ВЕНТИЛЯТОРЫ ОСЕВЫЕ СУШИЛЬНЫХ КАМЕР

Наше предприятие специализируется на выпуске осевых вентиляторов для сушильных камер конвективного типа.

В сушильных камерах применяются осевые вентиляторы специального назначения согласно ТУ 29.2-21474050-001-2002, с производительностью до 36 тыс. м³/час для получения необходимой скорости воздушного потока над поверхностью древесины в штабеле:
- 1,8...2,8 м/сек для тонких или легко сохнущих пиломатериалов;
- 0,6... 1,2 м/сек для толстых или трудно сохнущих пиломатериалов.

Движение потока воздуха с данными скоростями создает оптимальные условия для сушки древесины. Продувка штабеля в двух направлениях позволяет получить более высокую равномерность сушки древесины по всему объему штабеля.

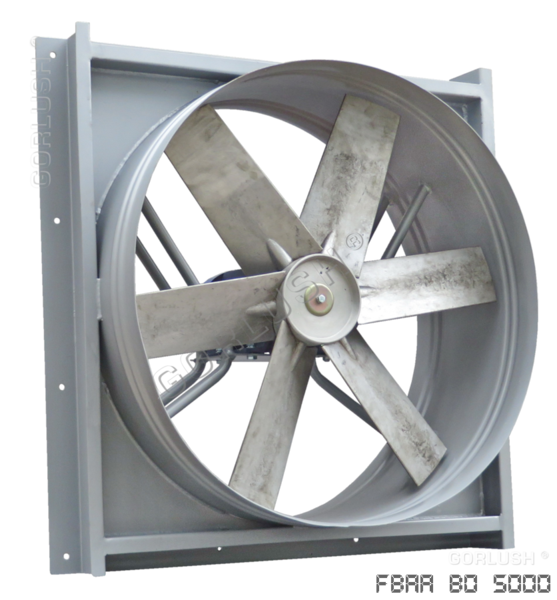

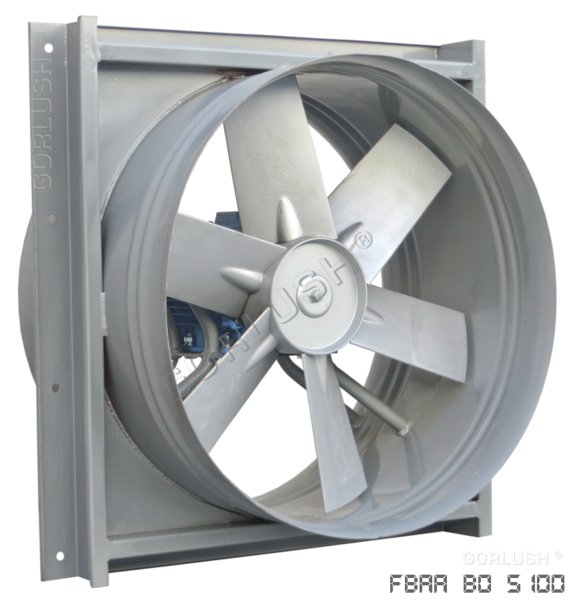

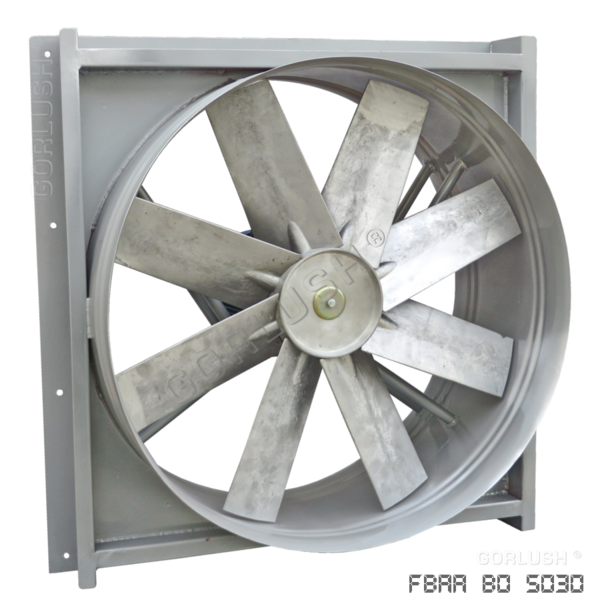

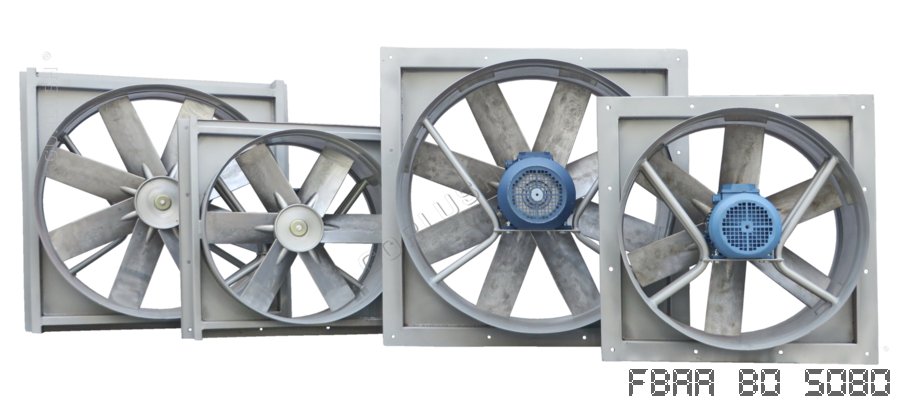

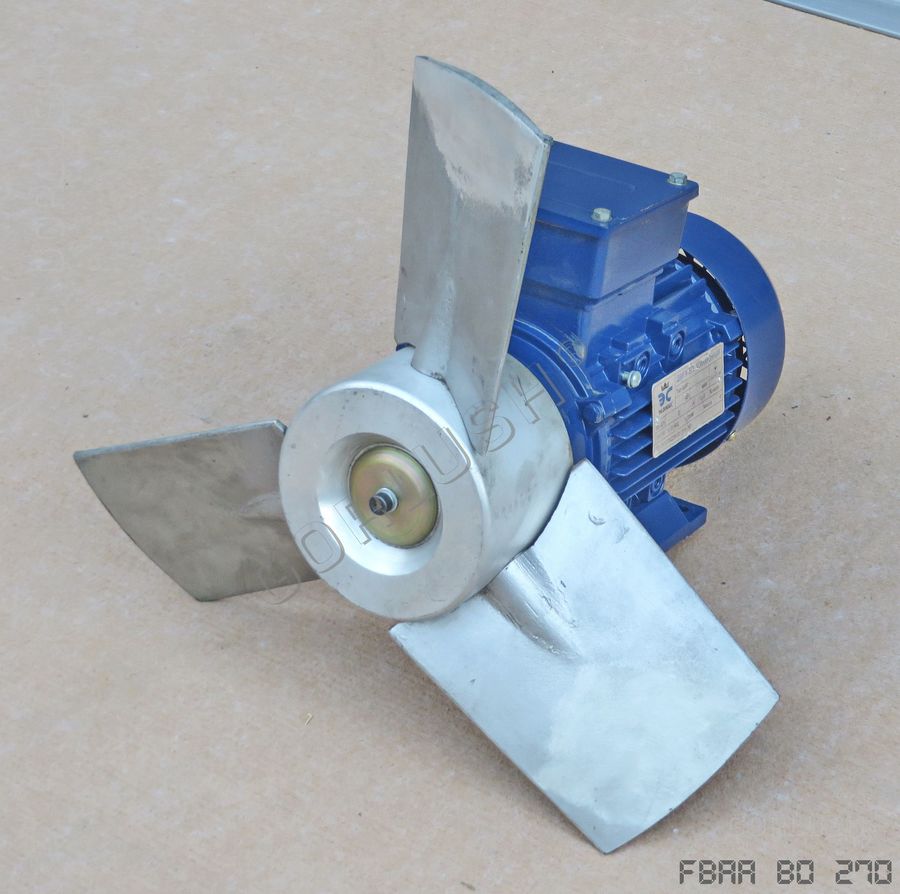

Вентилятор осевой ВО 4-Р3

Вентилятор осевой ВО 6-Р6

Вентилятор осевой ВО 8-Р6

Вентилятор осевой ВО 8-Р8

Обозначение вентилятора	Производительность, м³/час	Полное давление, Па	Мощность двигателя, кВт	Частота вращения, об/мин	Масса, кг
ВО 4-Р3	5 000-8 000	120-240	1,1	2880	35
ВО 6-Р6	10 000-16 000	200-350	1,5	1450	60
ВО 8-Р6	12 000-22 000	220-420	2,2	1450	76
ВО 8-Р8	14 000-26 000	250-450	3,0	1450	80

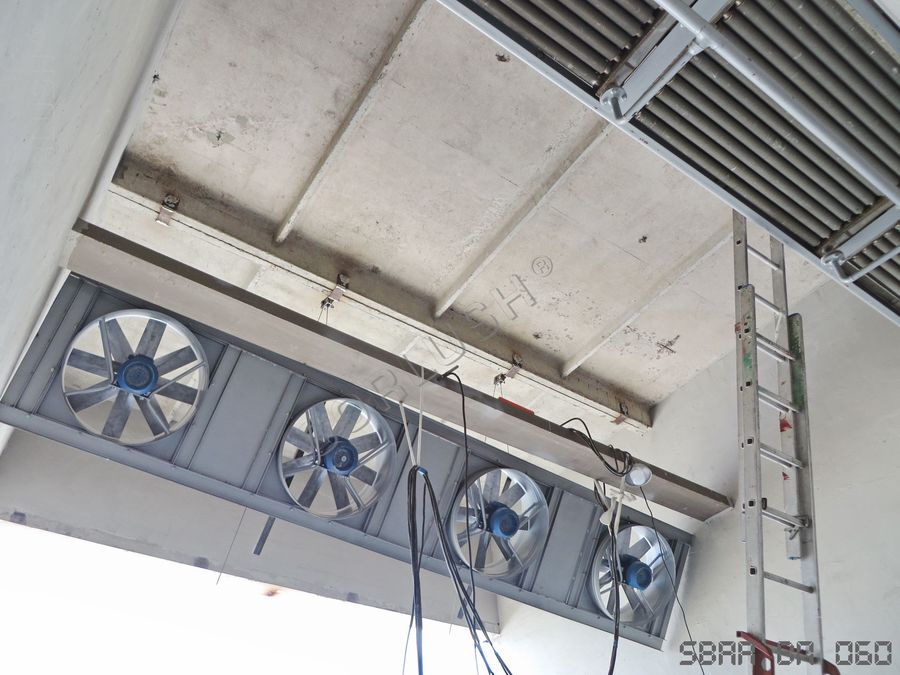

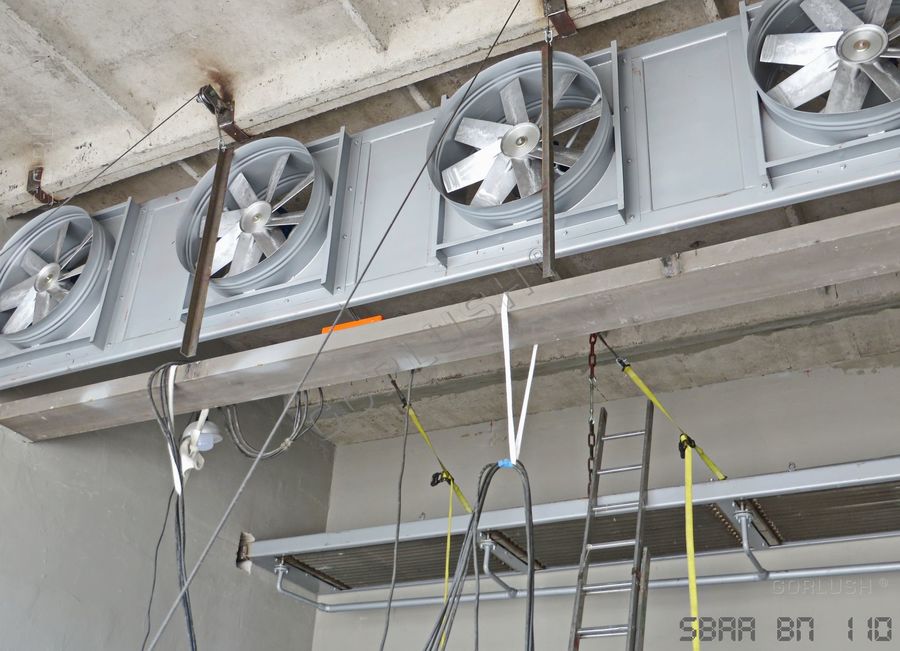

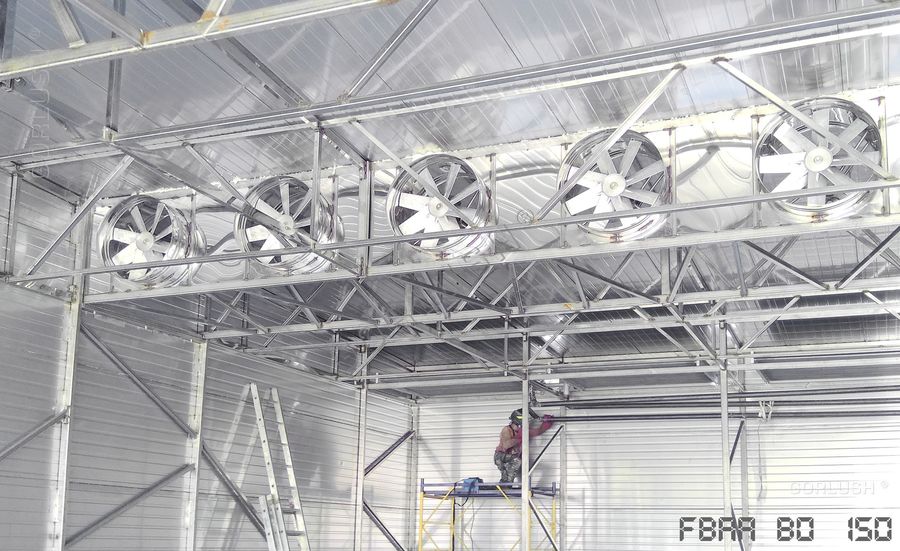

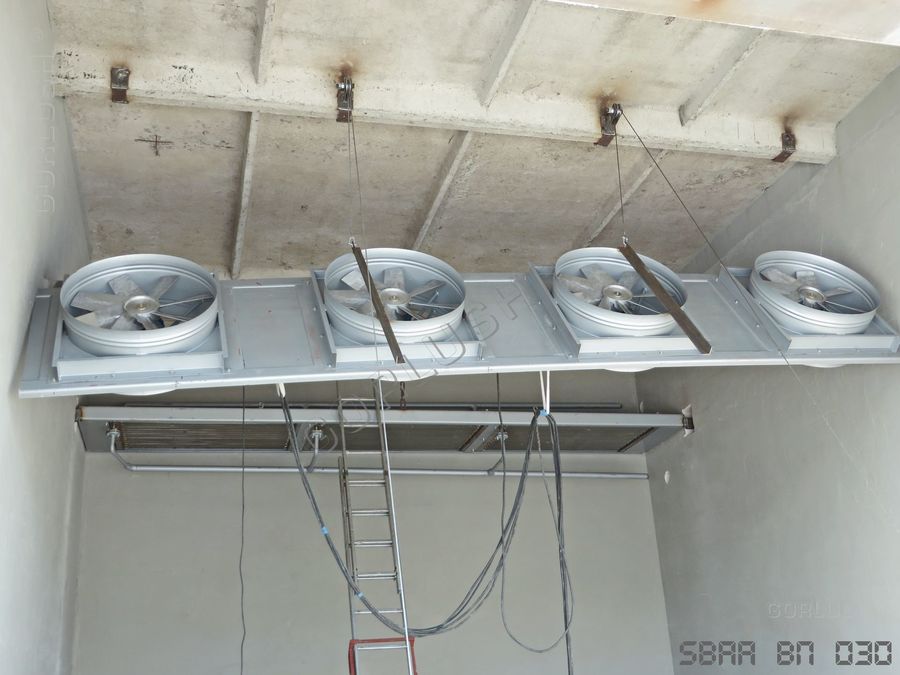

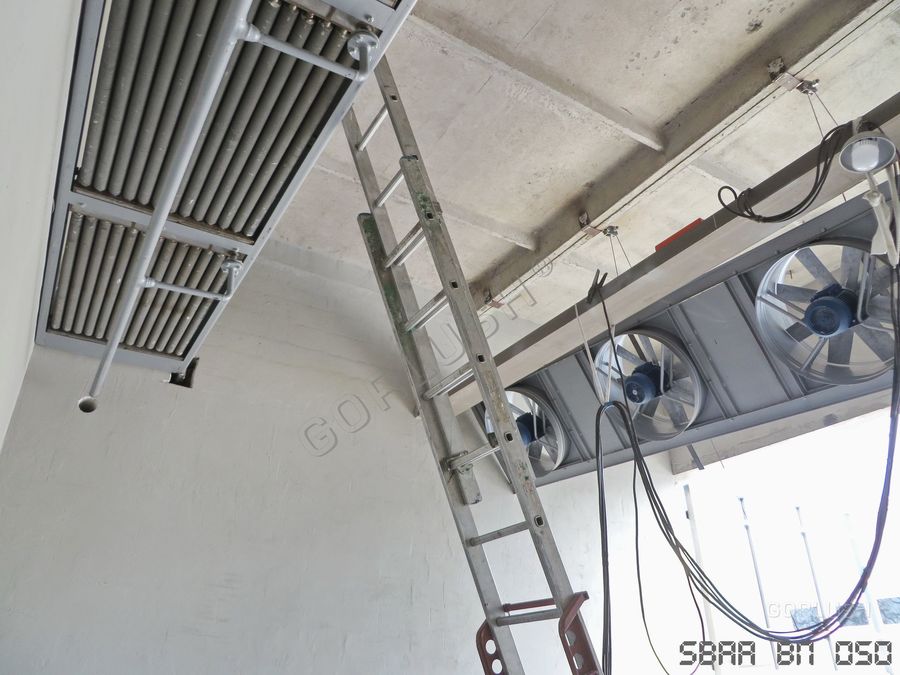

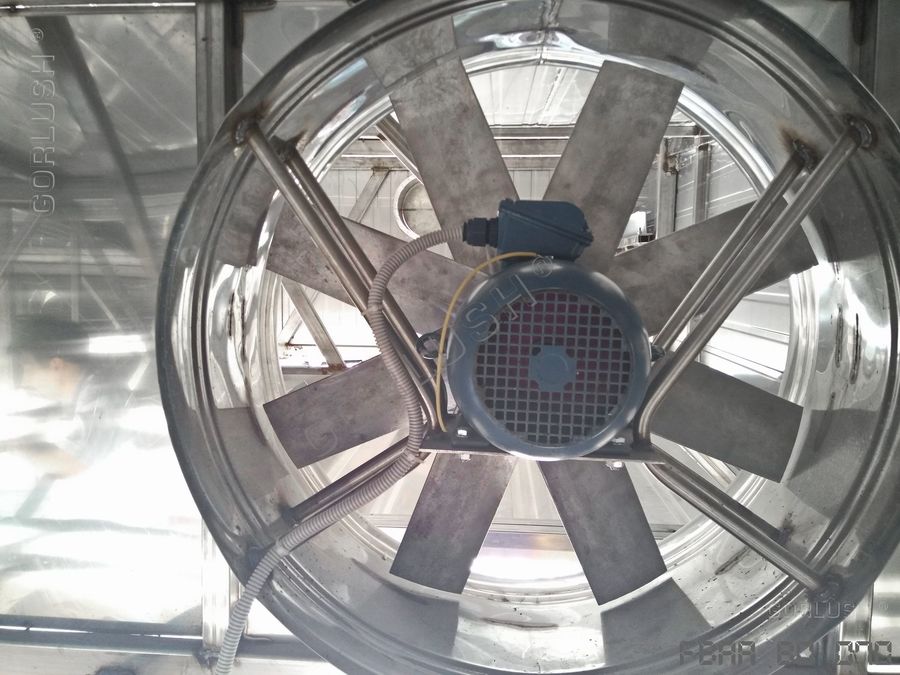

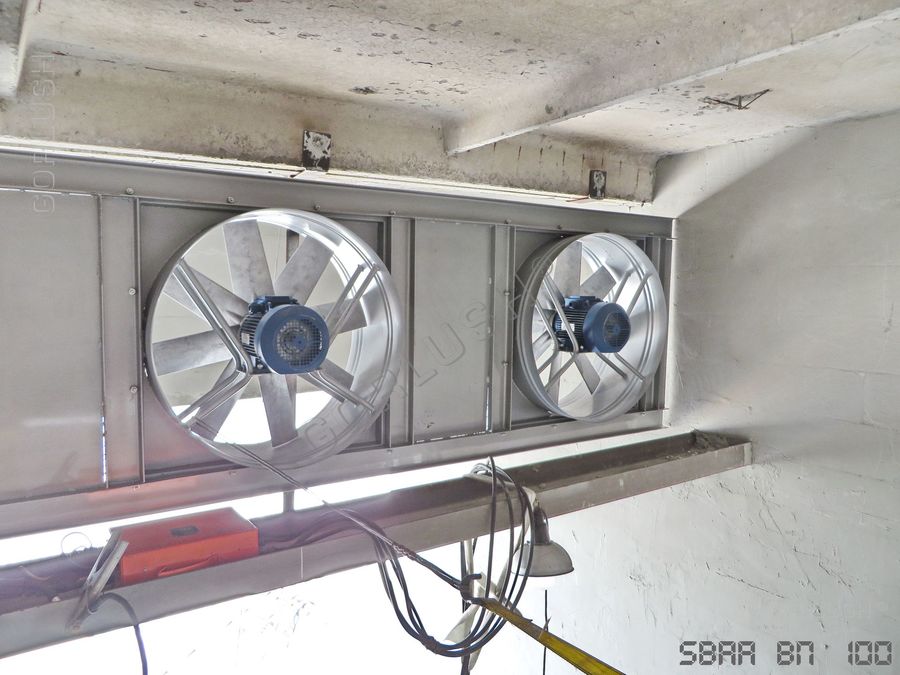

Монтаж вентиляторной панели на обьекте. Черниговская обл., февраль 2018г.

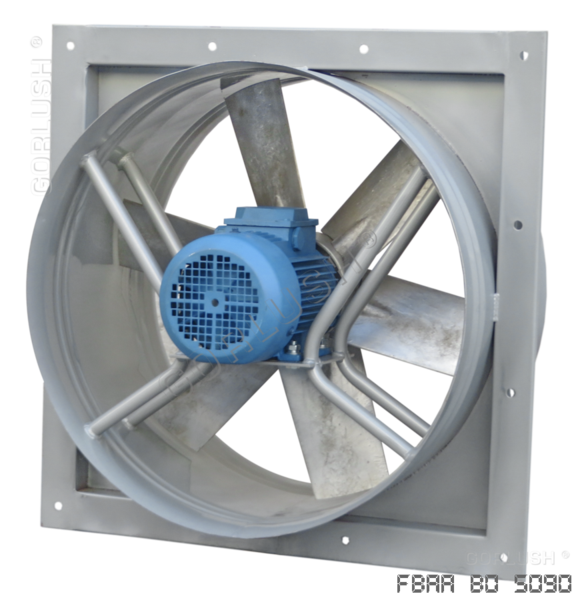

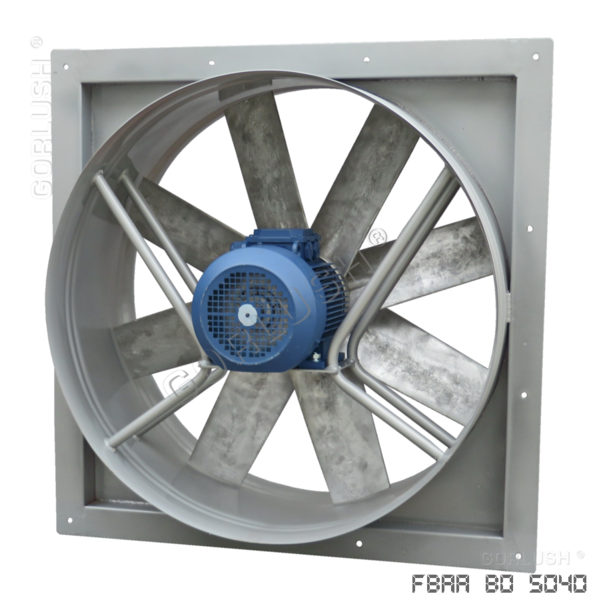

Вентилятор осевой ВО 6

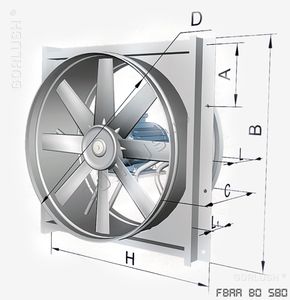

Габаритные и присоединительные размеры.

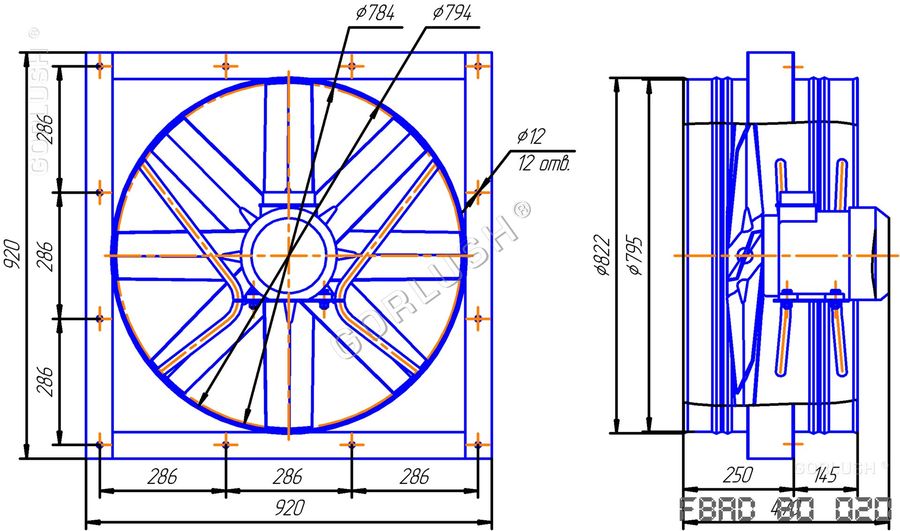

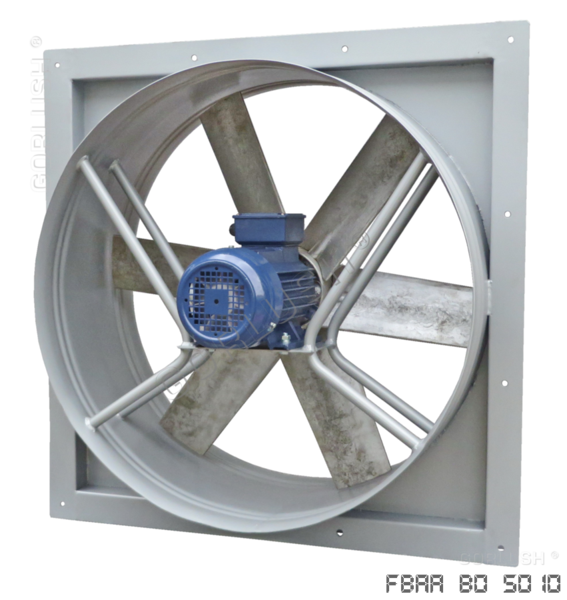

Вентилятор осевой ВО 8

Габаритные и присоединительные размеры.

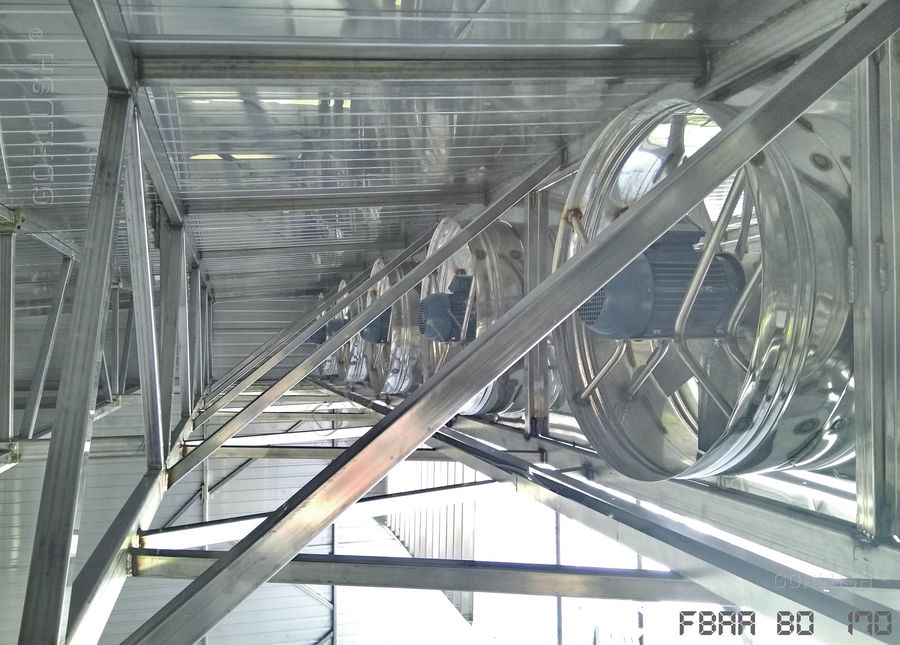

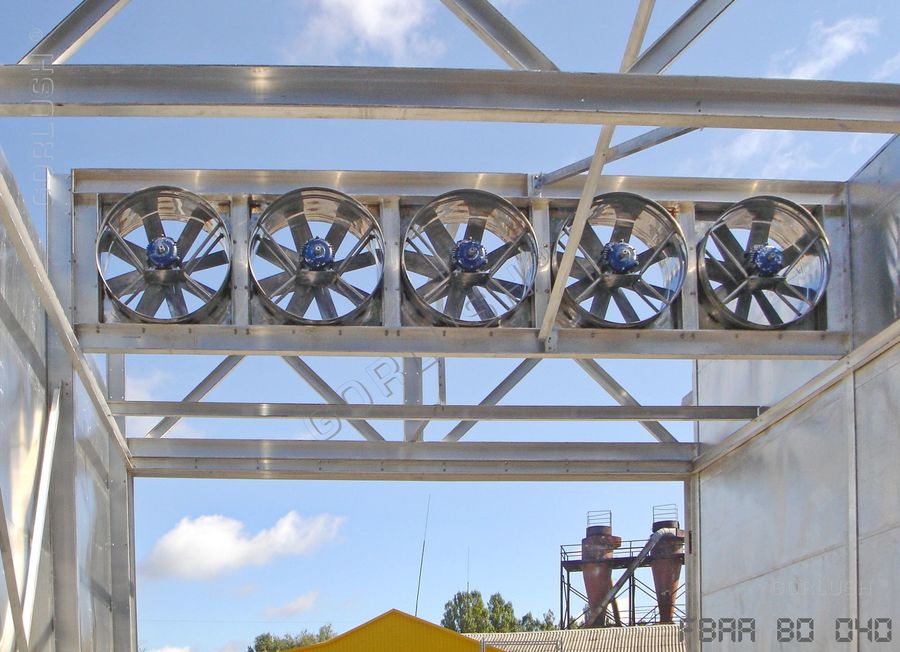

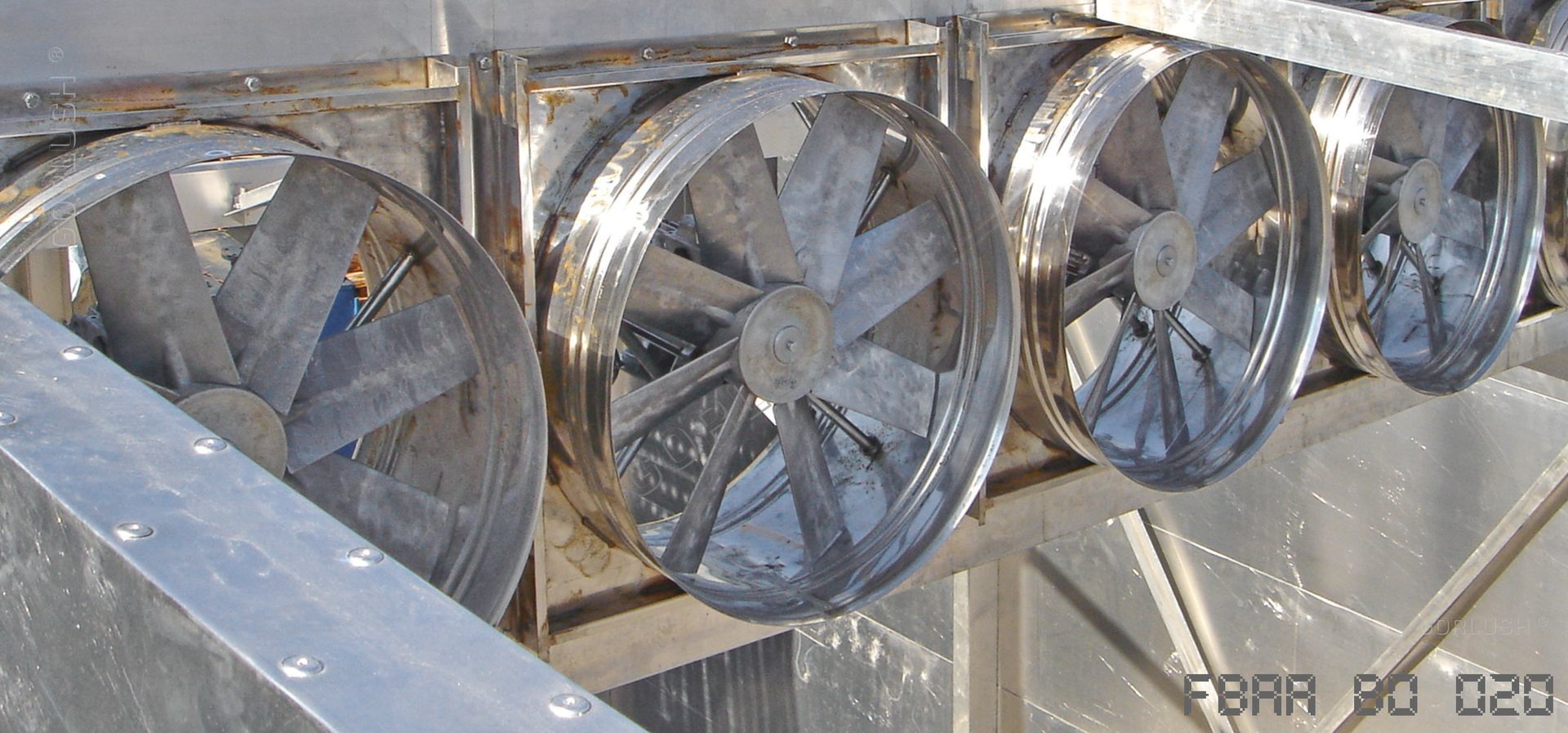

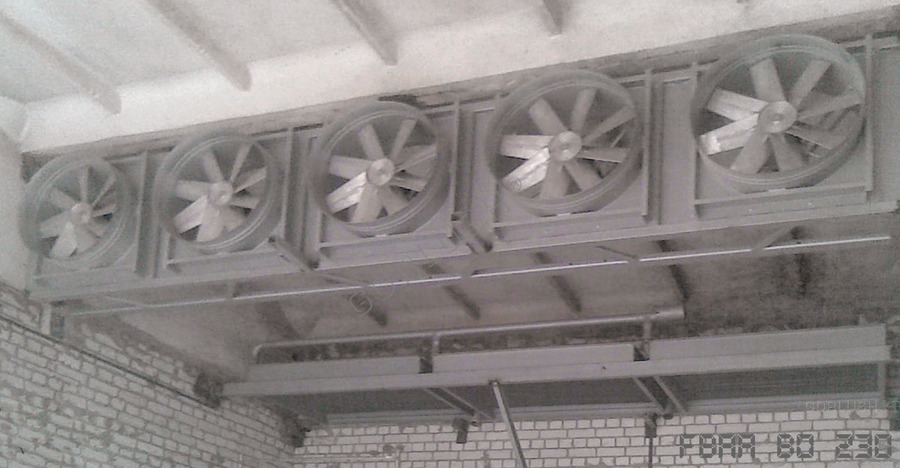

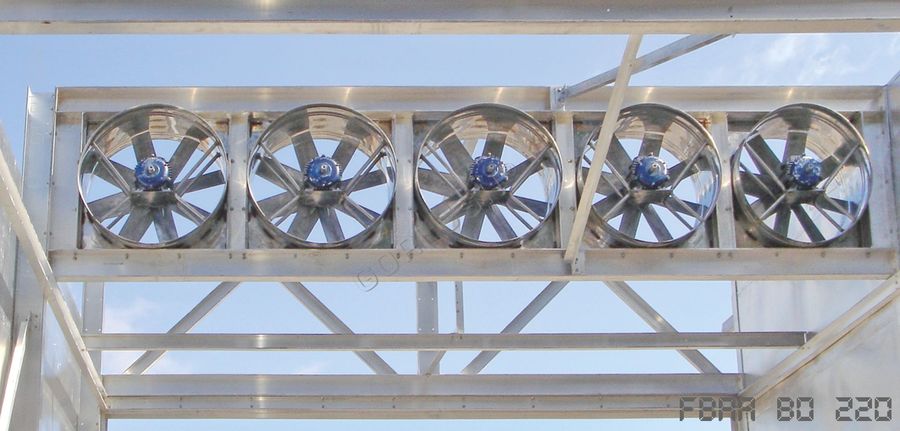

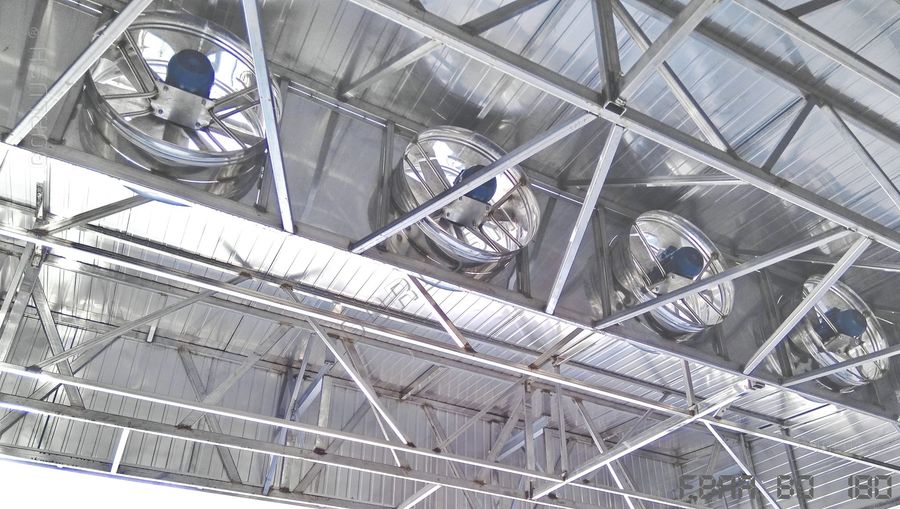

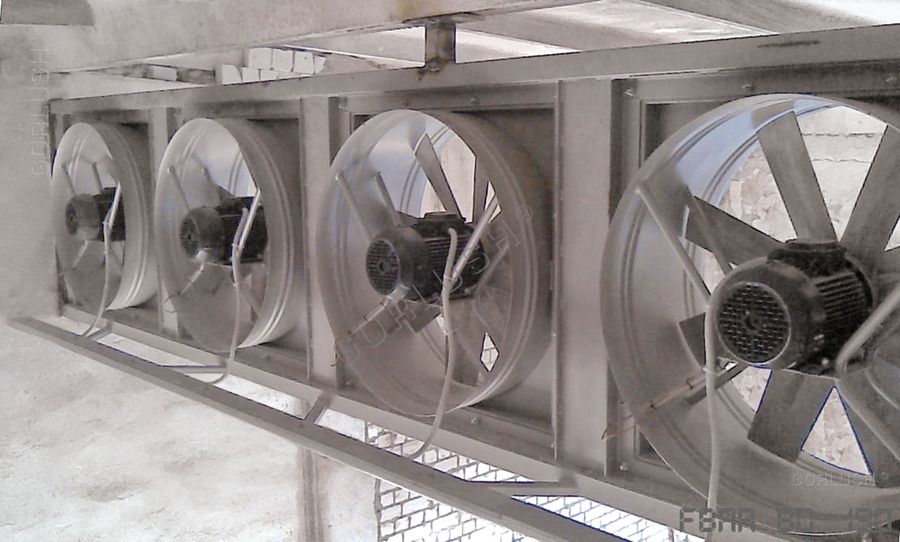

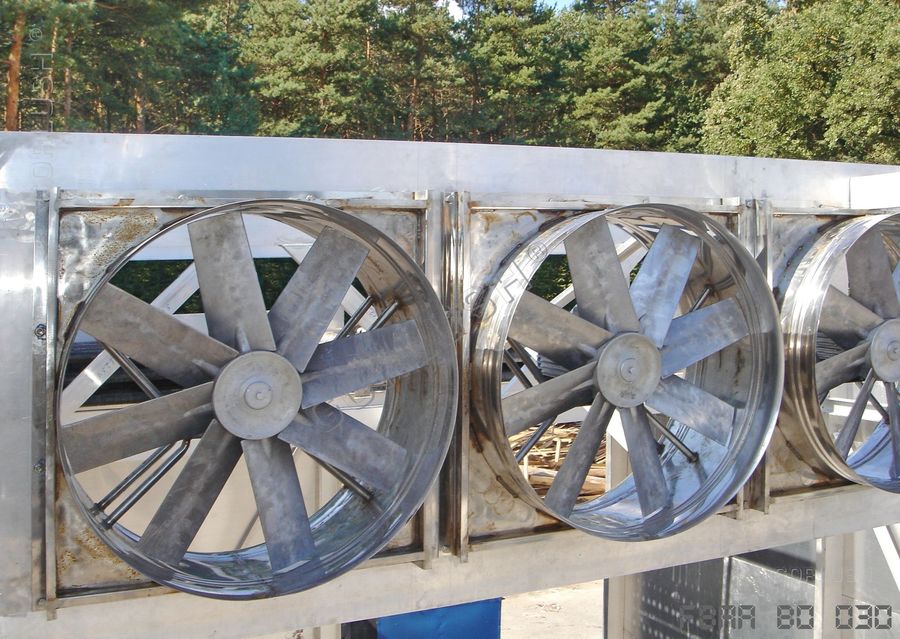

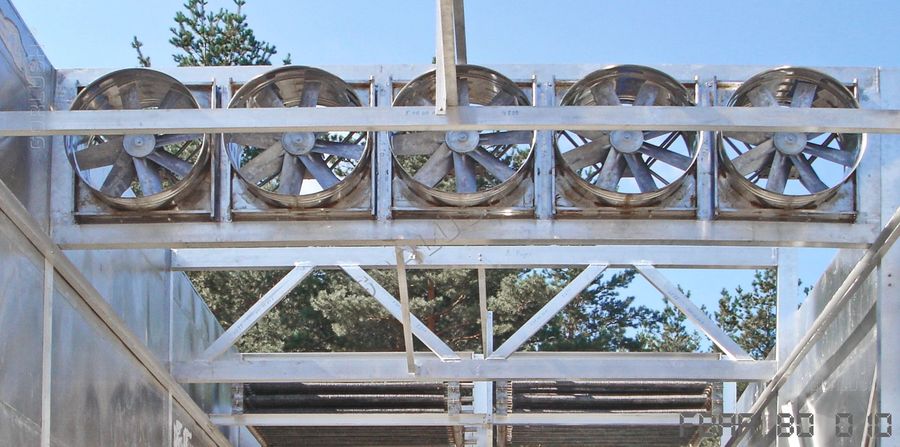

Вентиляторные панели смонтированные нами.

Предприятие ГОРЛУШКО провело сертификационные испытания осевых вентиляторов на соответствие требованиям:
-ГОСТ 11442-90. Вентиляторы осевые общего назначения. Общие технические условия.
-ГОСТ 10616-90. Вентиляторы радиальные и осевые. Размеры и параметры.
-ДСТУ 3191-95. Оборудование для кондиционирования воздуха и вентиляции. Общие требования безопасности.
-ГОСТ 12.1.003-83. Шум. Общие требования безопасности.
-ГОСТ 12.1.012-90. Вибрационная безопасность. Общие требования.
-ГОСТ 12.2.028-84. Вентиляторы общего назначения. Методы определения шумовых характеристик.
-ТУ У 29.2-21474050-001-2002. Вентиляторы осевые ВО-18-260-6, ВО-14-260-8, ВО-14-260-10, осевые реверсивные ВО-14-290-6Р, ВО-12-280-8Р, ВО-12-280-10Р общего и специального назначения.

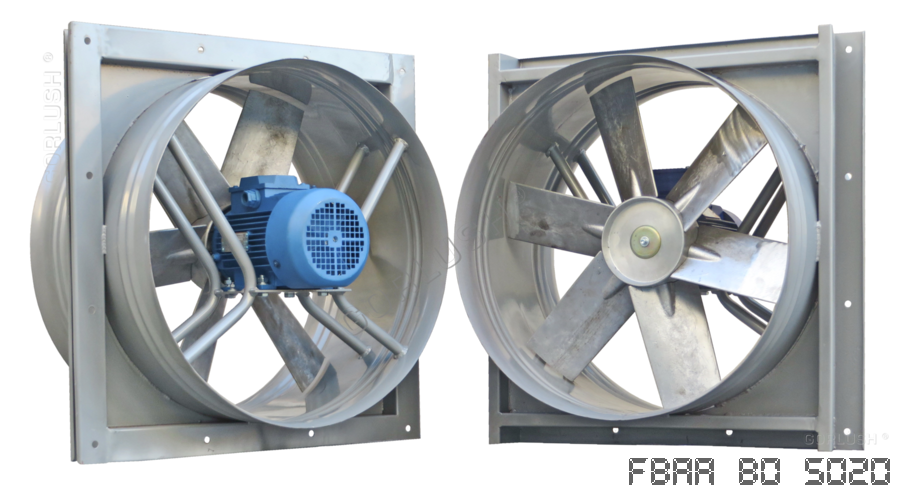

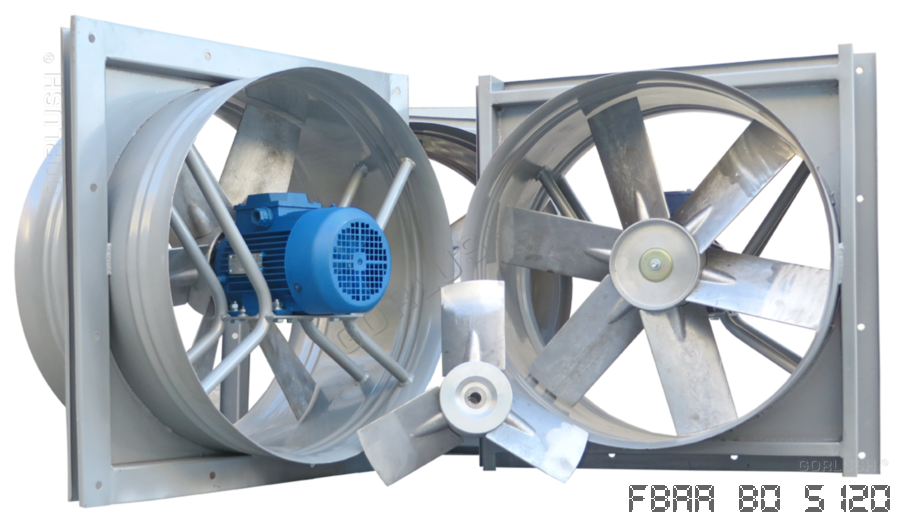

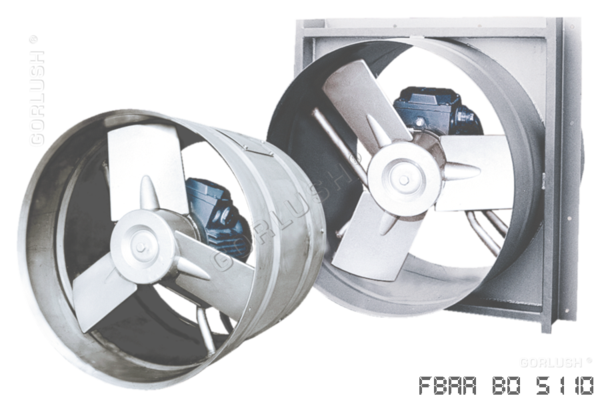

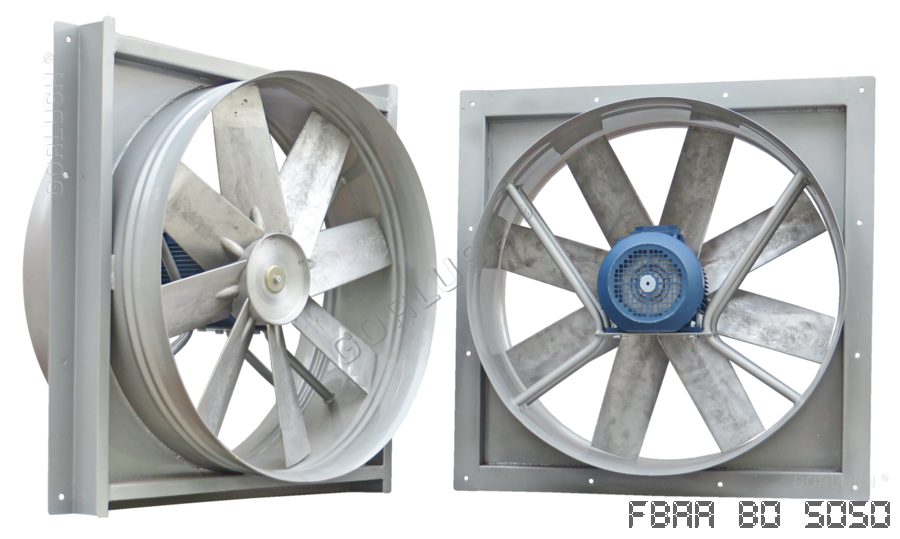

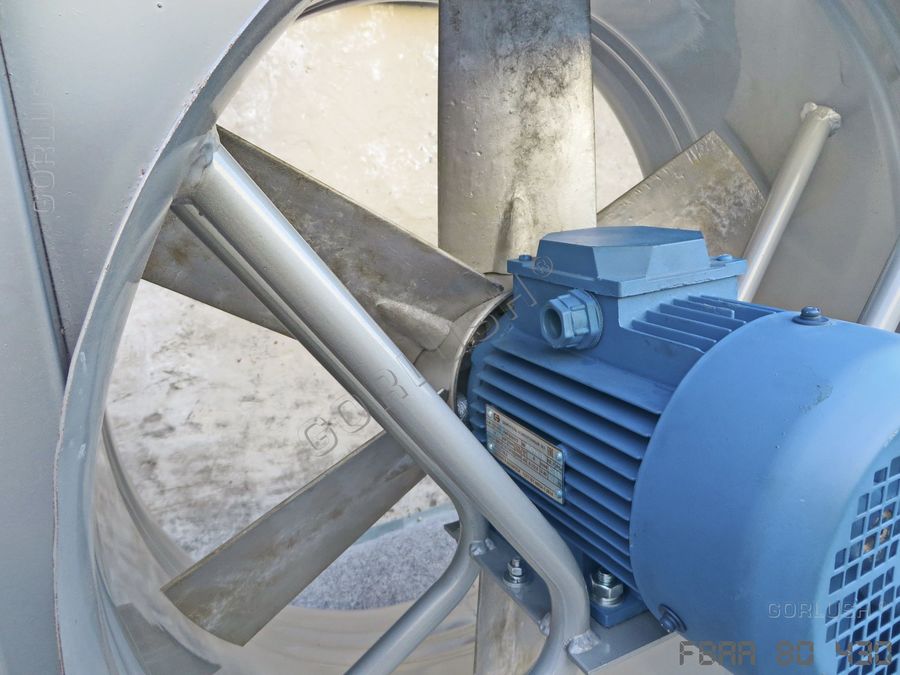

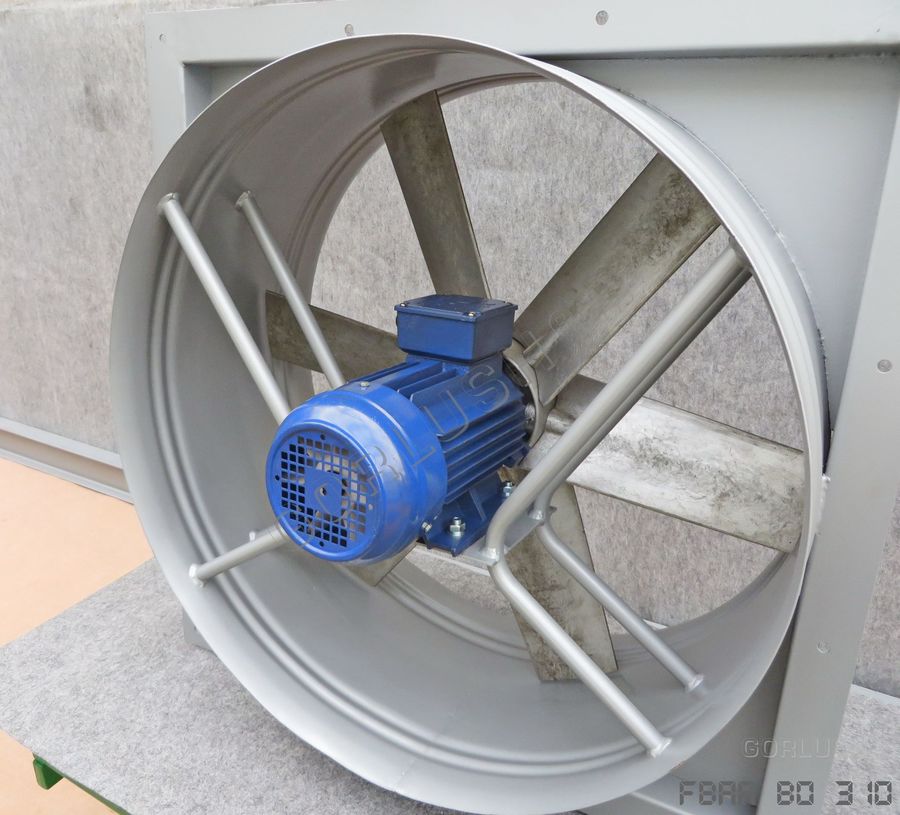

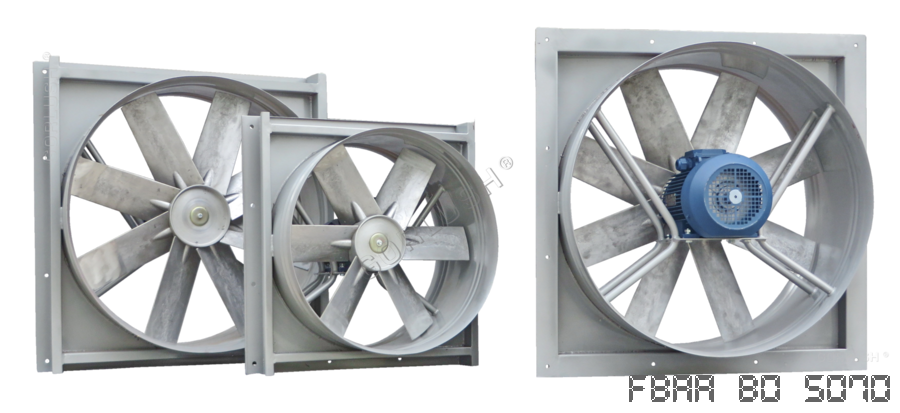

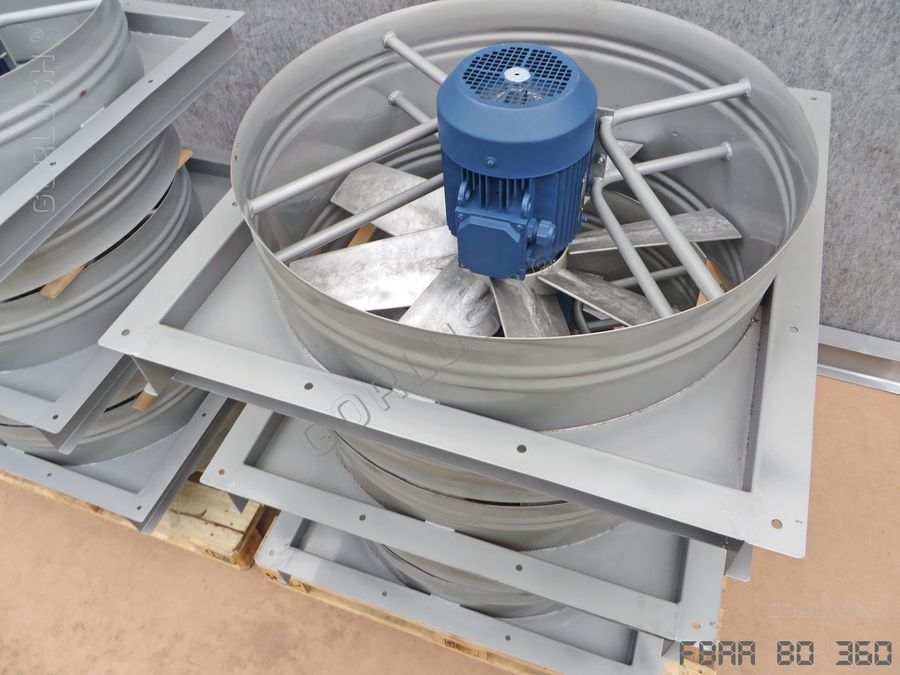

Вентиляторы осевые ВО 6-Р6 и ВО 8-Р8.

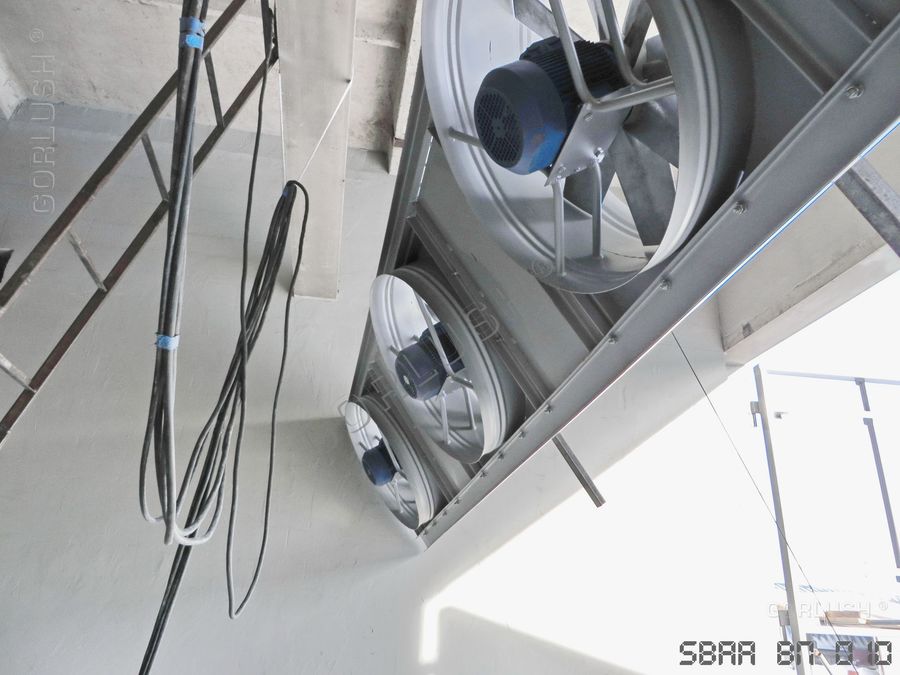

Монтаж вентиляторной панели на обьекте. Черниговская обл., февраль 2018г.

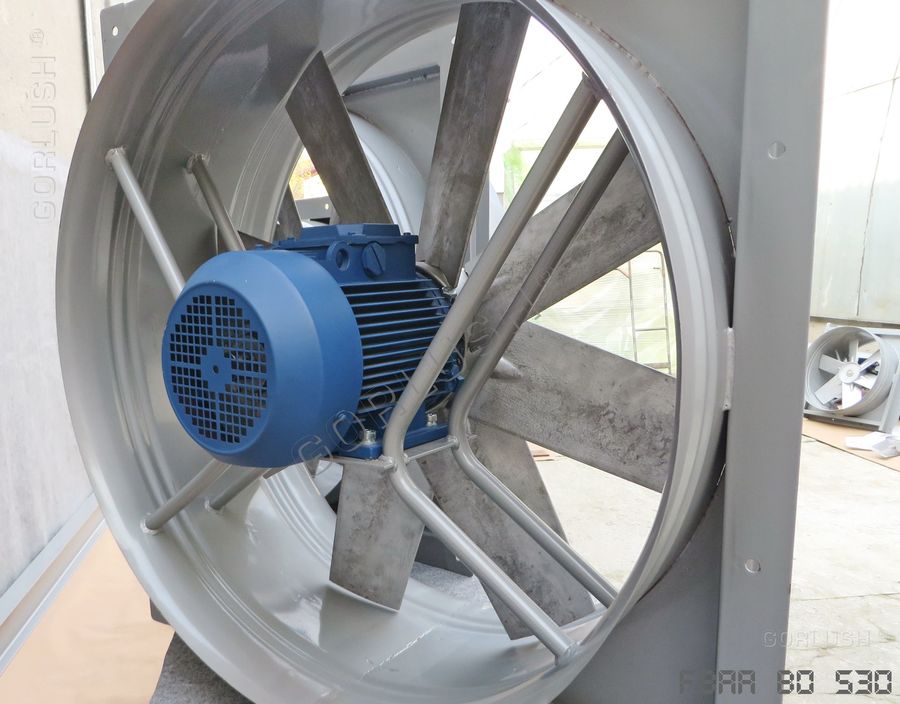

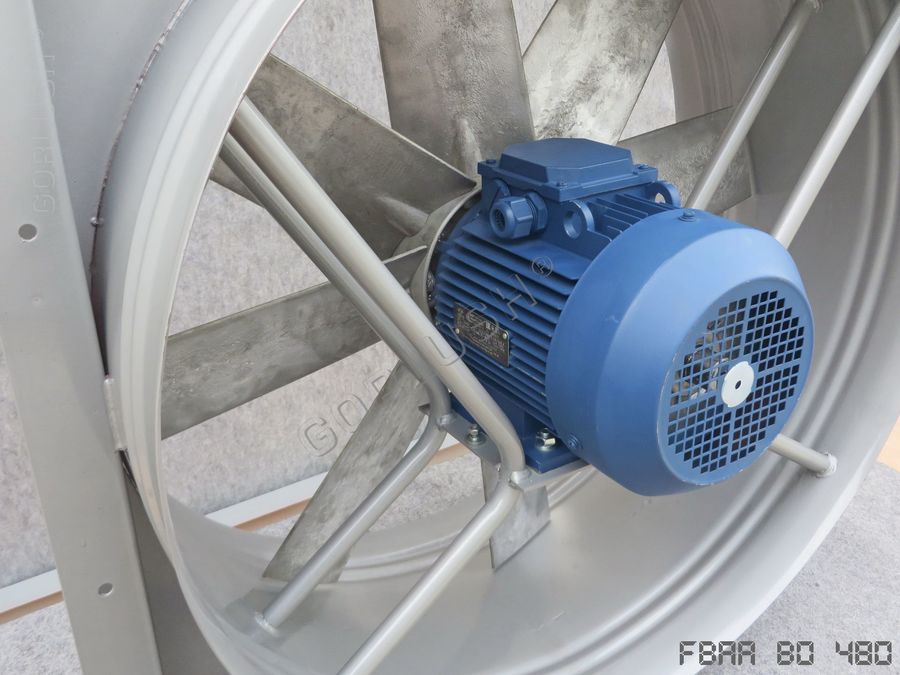

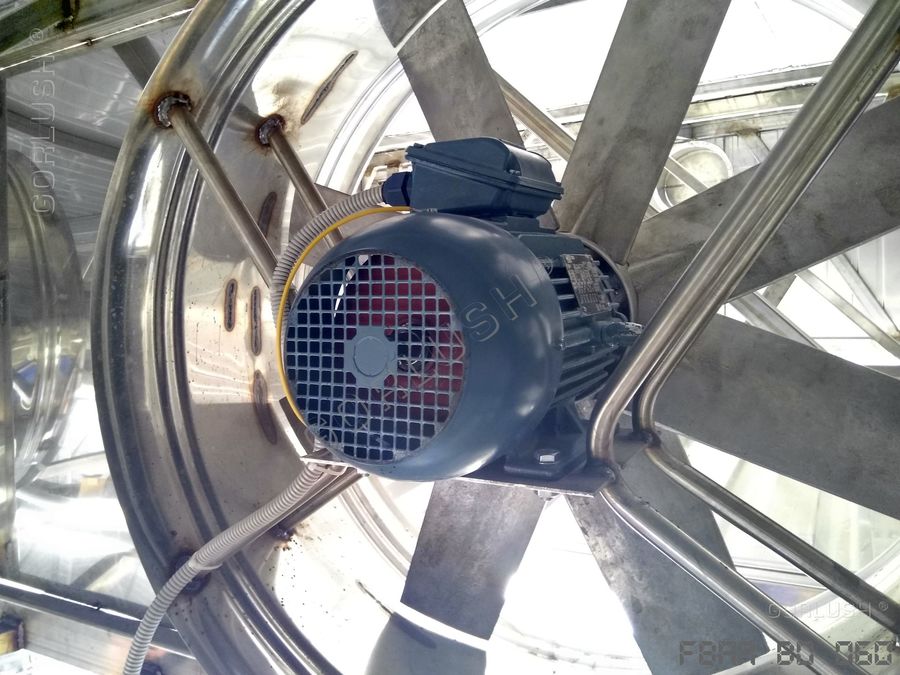

Электродвигатели, используемые при комплектации вентиляторов специального назначения для лесосушильных камер проходят 100% входной контроль и доработку, включающую в себя:
-замену подшипников качения на подшипники более высокого класса точности;
-замену смазки подшипников на специализированую смазку с высокой температурой каплепадения 500...550 ºС);
-повторную пропитку лобовых обмоток статора;
-дополнительную фиксацию статора и ротора от возможного проворота при работе в реверсивном режиме.

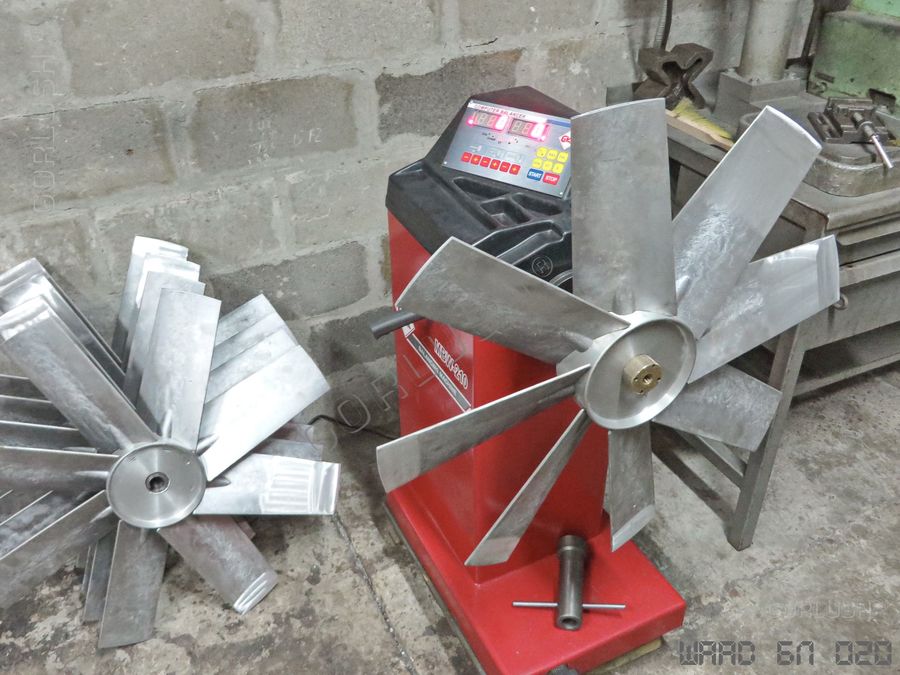

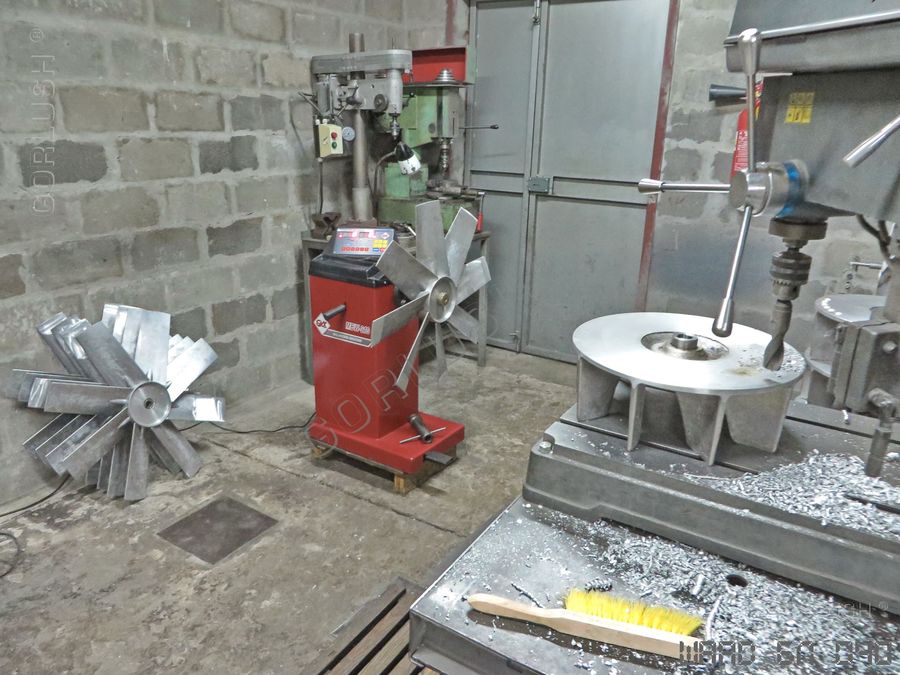

Балансировочный участок.

Крыльчатка осевого вентилятора специального назначения изготавливается из алюминиевого коррозионностойкого сплава.
Корпус вентилятора из конструкционной стали с двухслойным защитным лакокрасочным покрытием. По заказу корпус может быть изготовлен из алюминиевого сплава или нержавеющей стали.

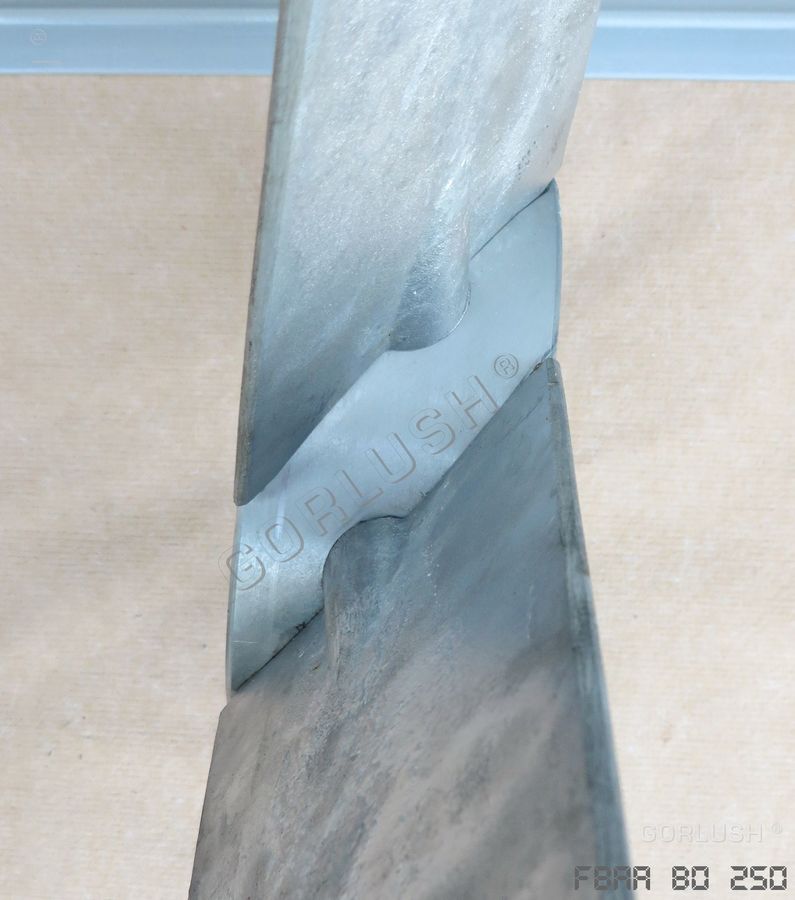

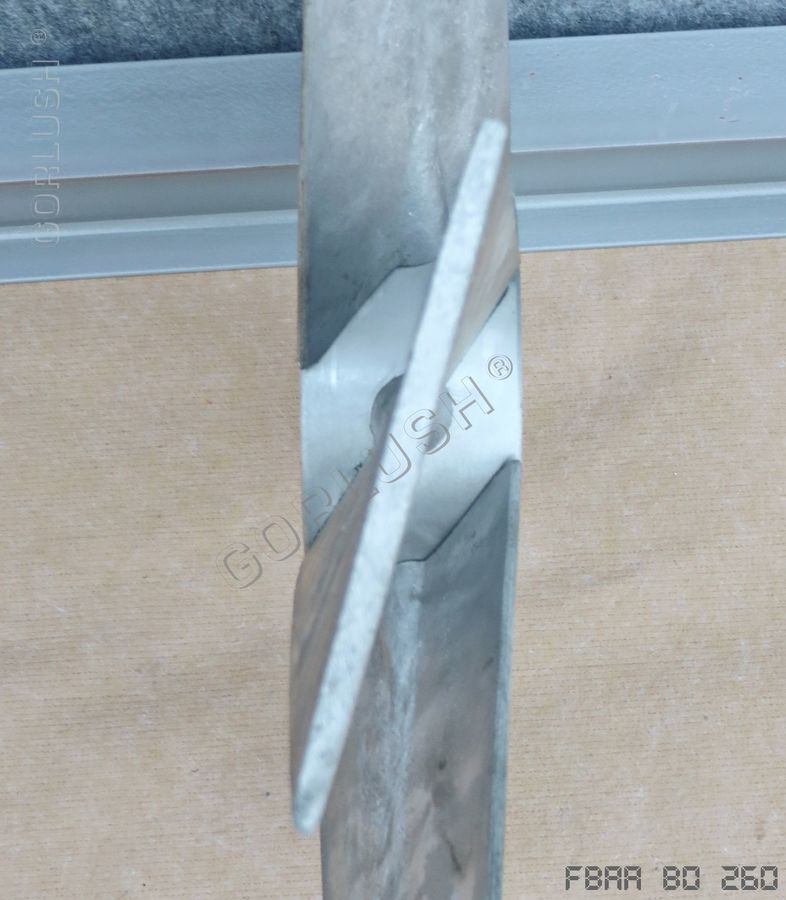

Лопатки вентилятора при сборке могут быть установлены под различным углом атаки, что позволяет без дополнительных затрат получать вентиляторы с необходимыми характеристиками.

Крыльчатки.

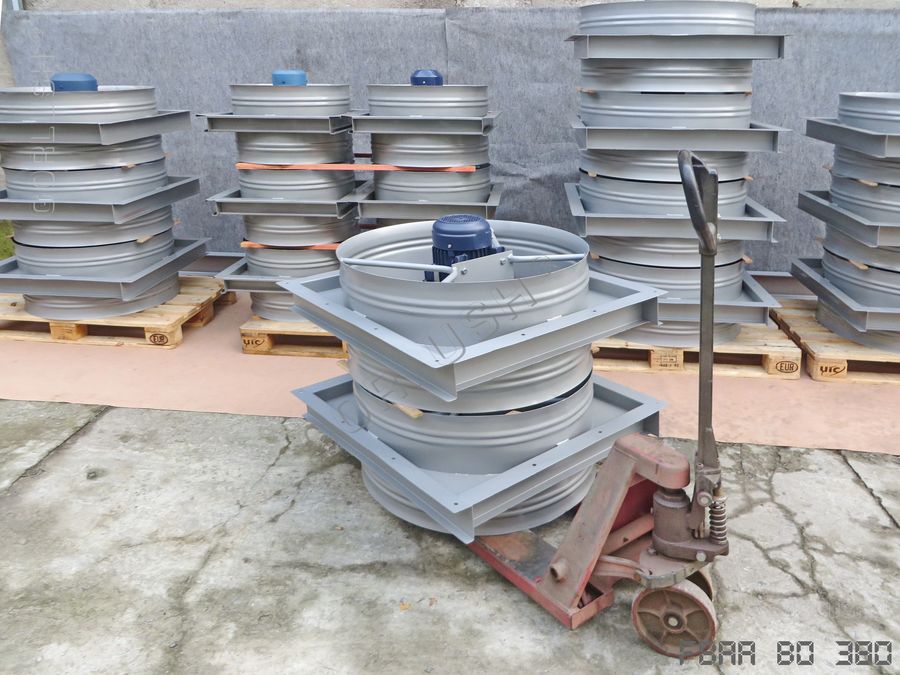

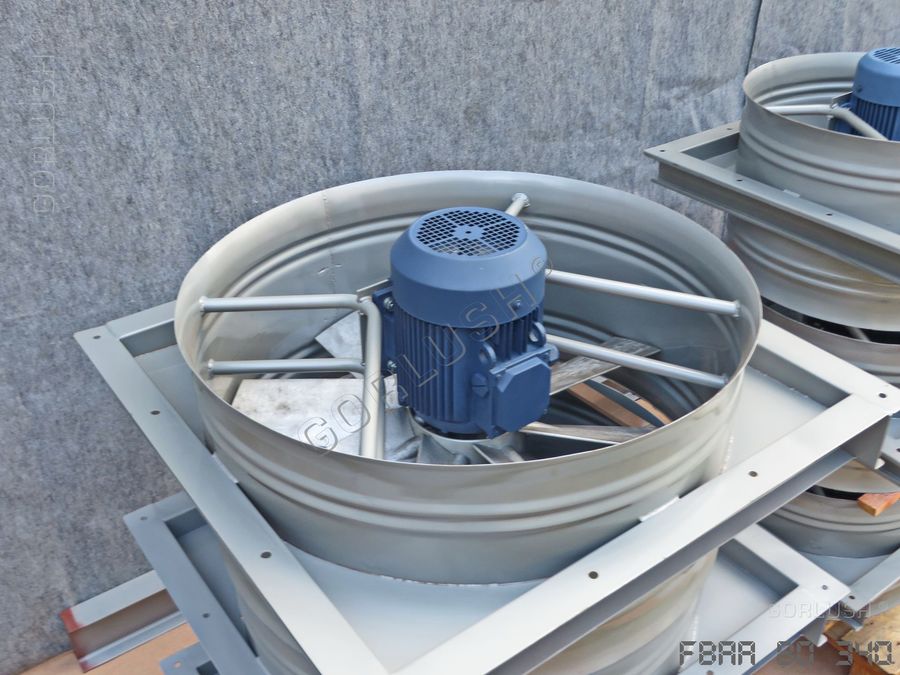

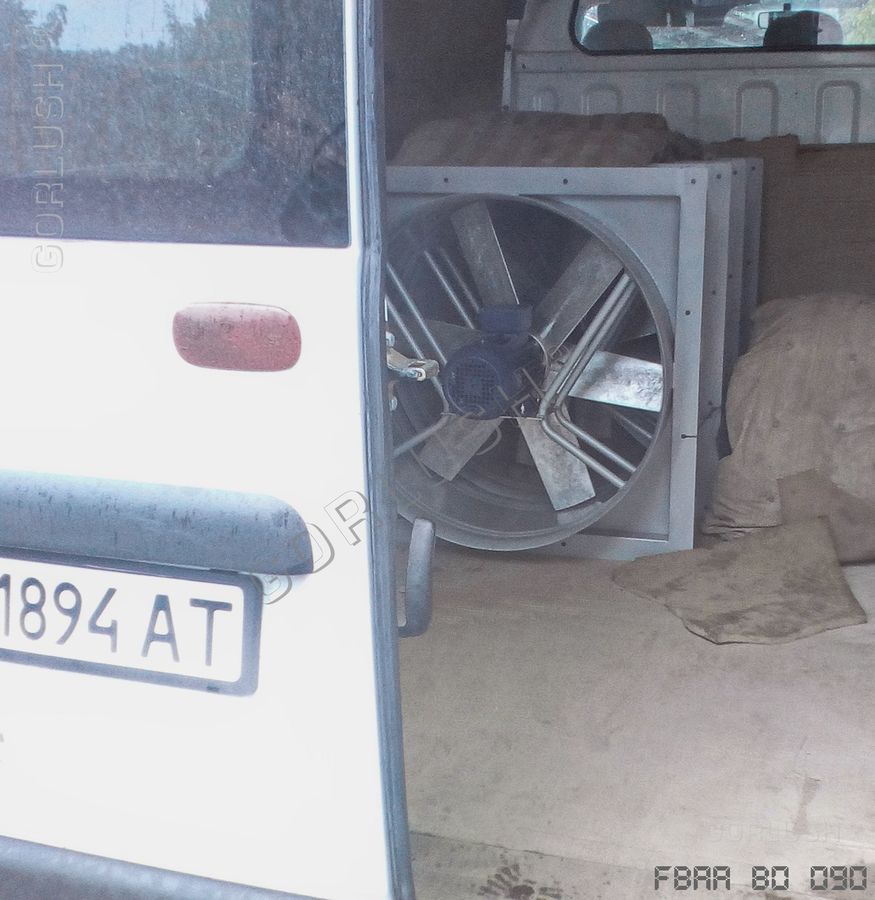

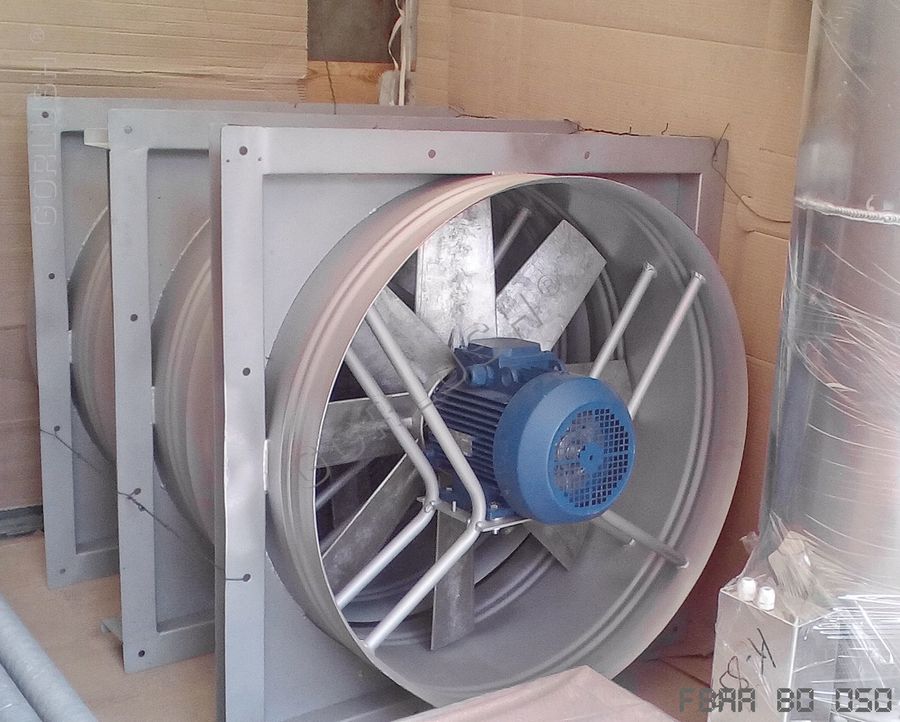

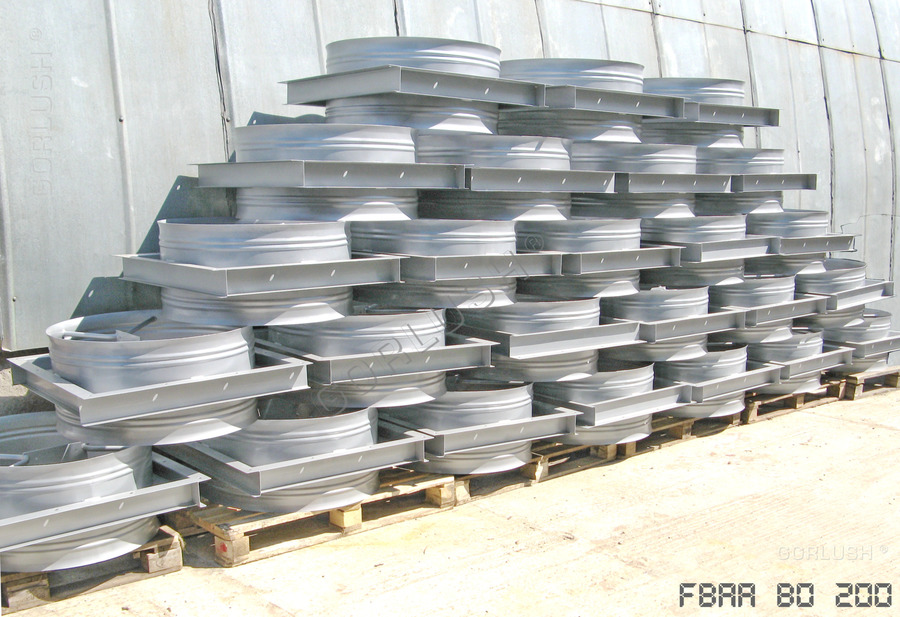

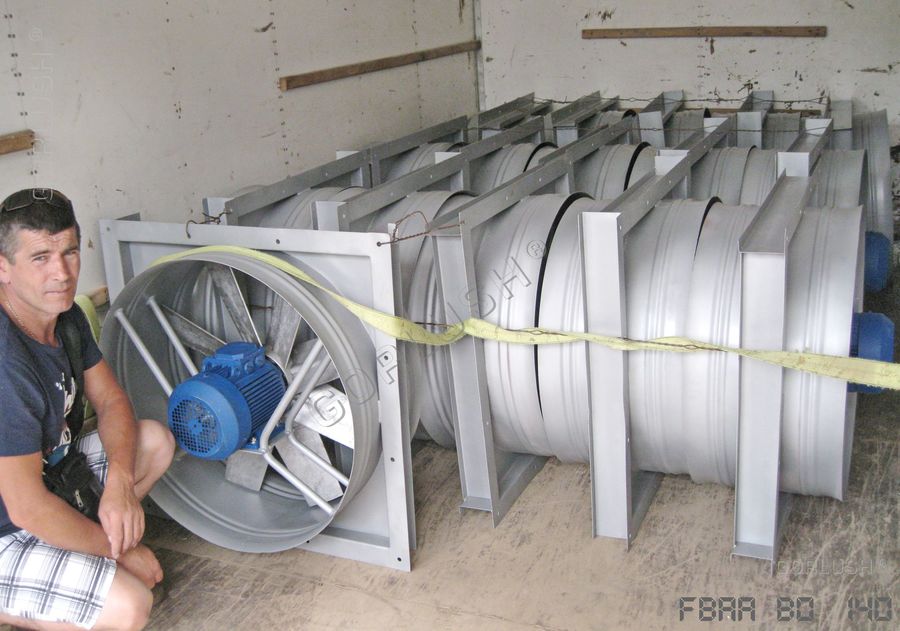

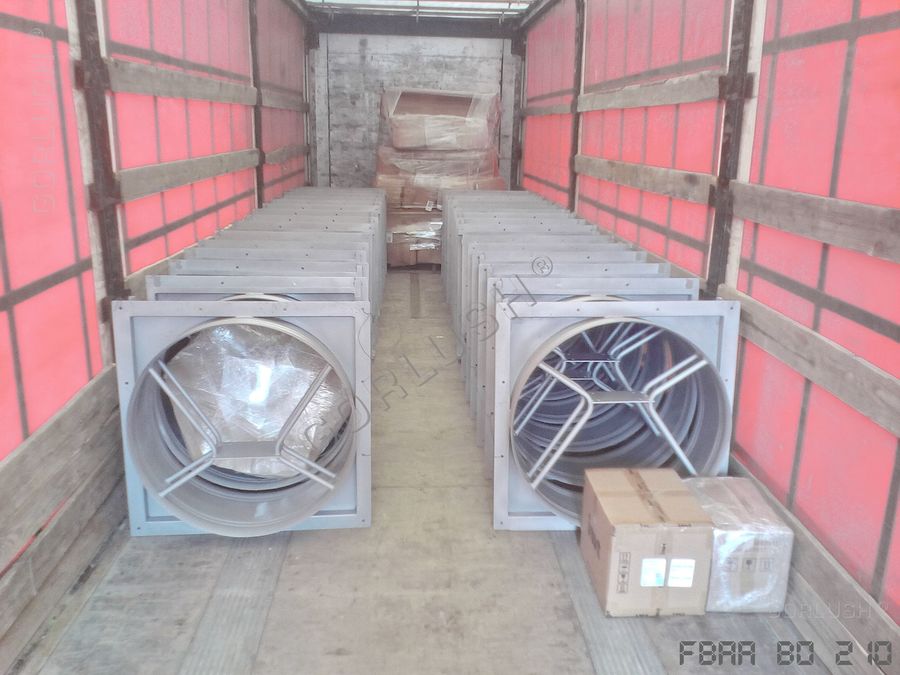

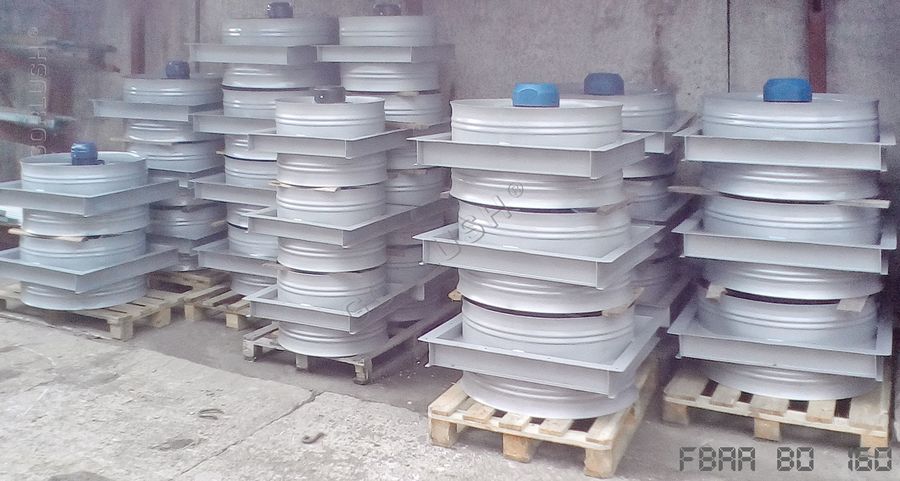

Отгрузка продукции.

	A	B	H	D	C	L	L1
ВО 4-Р3	155	53	530	400	600	400	85
ВО 6-Р6	220	720	720	610	360	128	85
ВО 8-Р6	286	920	920	790	420	158	105
ВО 8-Р8	286	920	920	790	420	158	105
