Данная терминология из-за огромного многообразия конструкторских решений весьма условна, но вполне понятно делит реализацию сушильных проектов на две категории:

- цельнометаллические сушильные камеры или комплексы (на сегодняшний день это решение можно назвать высокотехнологичным и классическим);

- сушильные камеры или комплексы, построенные частично или полностью с использованием строительных материалов.

Приведем ниже размерный ряд, используемый предприятием ГОРЛУШКО при консультациях и подготовке технического предложения Заказчику, когда необходимо изготовить фронтальные сушильные камеры или комплексы, или разработать и осуществить проект по модернизации или реконструкции в капитальных строениях для загрузок штабеля на 1-у камеру объемом более 30 м. куб.

Габаритные размеры, приведенные в данных таблицах, могу быть использованы деревообработчиками при самостоятельном проектировании и строительстве. Правильность данных мы гарантируем, выполнением более чем 980 заказов по изготовлению и поставке сушильных камер и комплектов оборудования для сушильных камер древесины.

Следует также отметить что сушильные камеры могут изготавливаться с нестандартными размерами, но эти отклонения должны обосновываться технологическими требованиями и индивидуальностью Вашего производства.

		КСТ 10-4,5	КСТ 14-6,5	КСТ 20-9	КСТ 27-13
Камера	Ширина × высота (В×Н), мм	3000 × 3700
	Глубина (А), мм	4900	6500	9800	13000
Штабель	Ширина × высота (b × h), мм	2000 × 2500
	Длина (l), мм	4500	6000	4500	6000
	Количество, шт	1	1	2	2
	Объем, м³	10	14	20	27
Электрическая мощность, кВт		4,5	6	9	12
Тепловая мощность, кВт		50	70	100	135

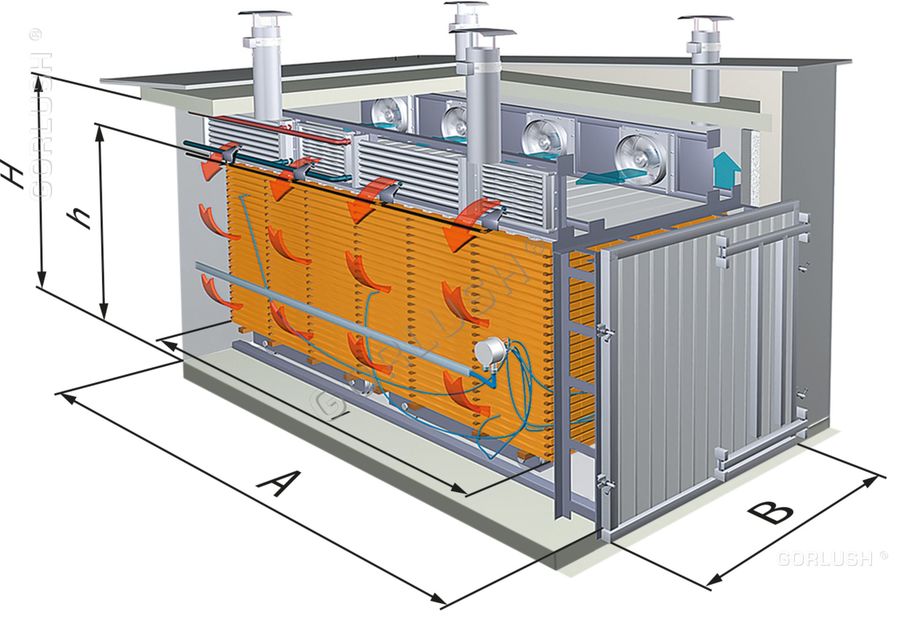

Сушильные камеры древесины 1- рядные.

		КСТ 20-4,5	КСТ 27-6,5	КСТ 40-9	КСТ 54-13
Камера	Ширина × высота (В×Н), мм	5400 × 3900
	Глубина (А), мм	4900	6500	9800	13000
Штабель	Ширина × высота (b × h), мм	2000 × 2500
	Длина (l), мм	4500	6000	4500	6000
	Количество, шт	2	2	4	4
	Объем, м³	20	27	40	54
Электрическая мощность, кВт		9	12	18	24
Тепловая мощность, кВт		100	135	200	270
Сушильные камеры древесины 2- рядные.

За последние два десятилетия при строительстве сушильных камер для древесины объемом штабеля свыше 30 м. куб. доминирующей стала схема фронтальной загрузки, этому способствовали следующие факторы:

- широкое распространение фронтальных погрузчиков, фронтальные погрузчики стали меньше, маневренней, комфортнее в работе, экономичнее и надежнее;

- при возрастающих объемах сушки фронтальная загрузка позволяет резко снизить трудоемкость загрузки сушильной камеры и перемещения пиломатериала на предприятии;

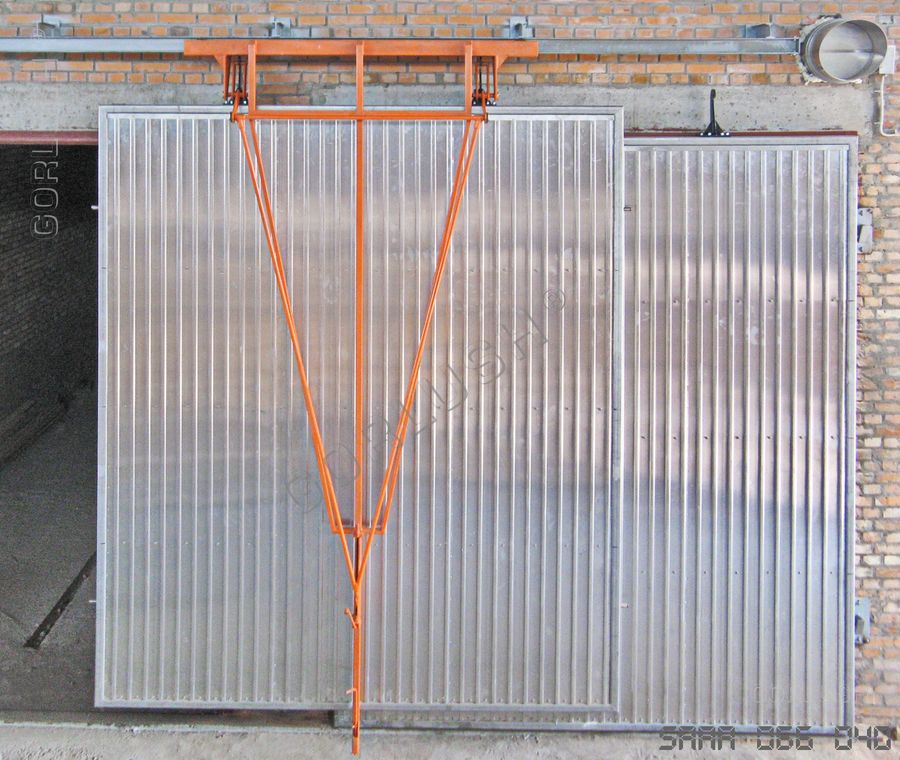

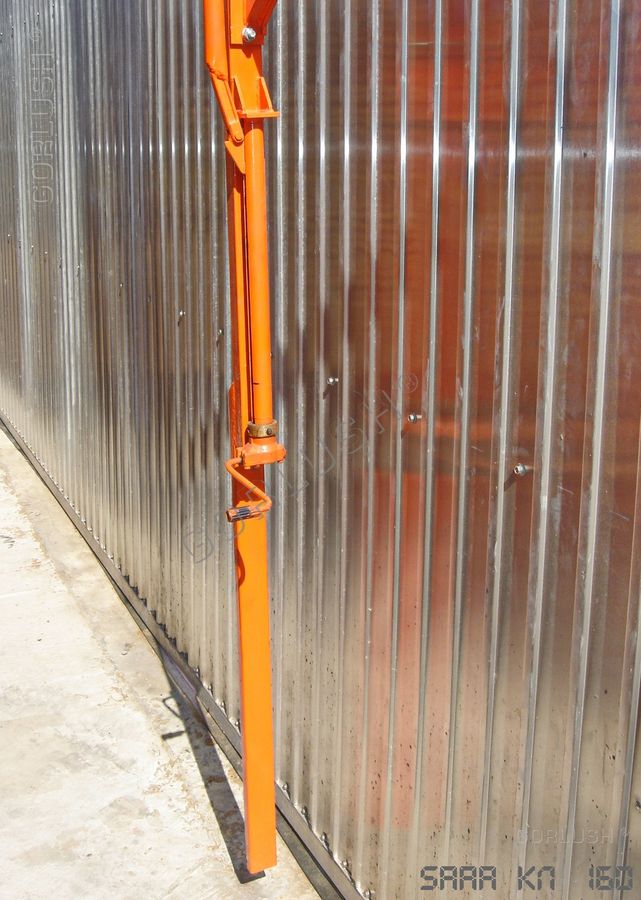

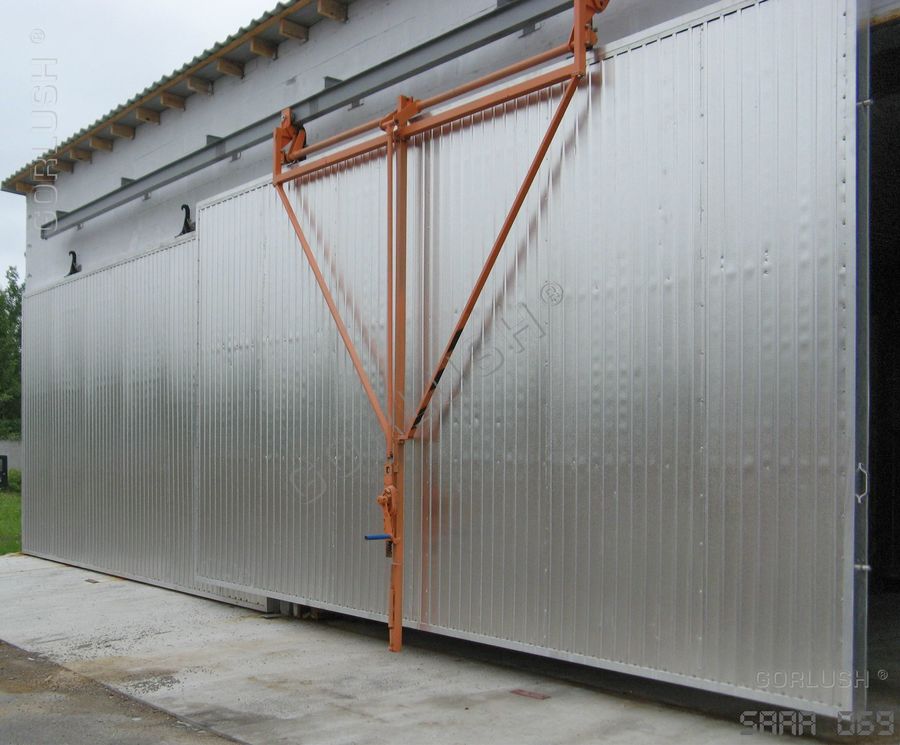

- организация ворот в виде сдвижной панели и ее явные преимущества (низкая стоимость, надежность, обеспечение герметичности, отсутствие поворотных элементов).

Приведем ниже размерный ряд, используемый предприятием ГОРЛУШКО при консультациях и подготовке технического предложения Заказчику, когда необходимо изготовить сушильные камеры объемом до 30 м. куб. или разработать и осуществить проект по модернизации или реконструкции в капитальных строениях.

Габаритные размеры, приведенные в данных таблицах, могу быть использованы деревообработчиками при самостоятельном проектировании и строительстве. Правильность данных мы гарантируем, выполнением более чем 980 заказов по изготовлению и поставке сушильных камер и комплектов оборудования для сушильных камер древесины.

Следует также отметить что сушильные камеры могут изготавливаться с нестандартными размерами но эти отклонения должны обосновываться технологическими требованиями и индивидуальностью Вашего производства.

Если рассмотреть ряды размеров различных производителей сушильных камер, то Вы заметите, что они различаются незначительно и это следствие глубокой оптимизации конструкторских решений. Данный размерный ряд габаритных размеров разработан, оптимизирован сотрудниками предприятия ГОРЛУШКО на основании более чем 20-и летней работы в области изготовления лесосушильных камер и оборудования для них.

Необходимо отметить, что при одинаковых габаритных размерах загрузочного объема сушильной камеры величина " объема загрузки " у различных производителей, который постоянно фигурирует в названии камеры, может существенно отличаться. Поэтому нужно уточнять, что имеется в виду под термином " объем загрузки ". Мы считаем, что корректнее пользоваться термином " объем штабеля".

Ниже приведены таблицы, содержащие основные характеристики для камер шириной 5 метров, 6,5 метров, 9,8 метров

		КСФ 30-5	КСФ 40-5	КСФ 50-5	КСФ 60-5
Камера	Ширина × высота (В×Н), мм	5000 × 5150
	Глубина (А), мм	6100	7350	8600	9850
Пакет	Ширина × высота × длина, мм	1200 × 1200 × 4500
	Количество, шт	9	12	15	18
Штабель	Длина × высота, (l×h), мм	4500 × 4000
	Ширина, (b), мм	3800	5250	6600	7950
	Объем, м³	30	40	50	60
Электрическая мощность, кВт		12	12	15	15
Тепловая мощность, кВт		90	120	150	180

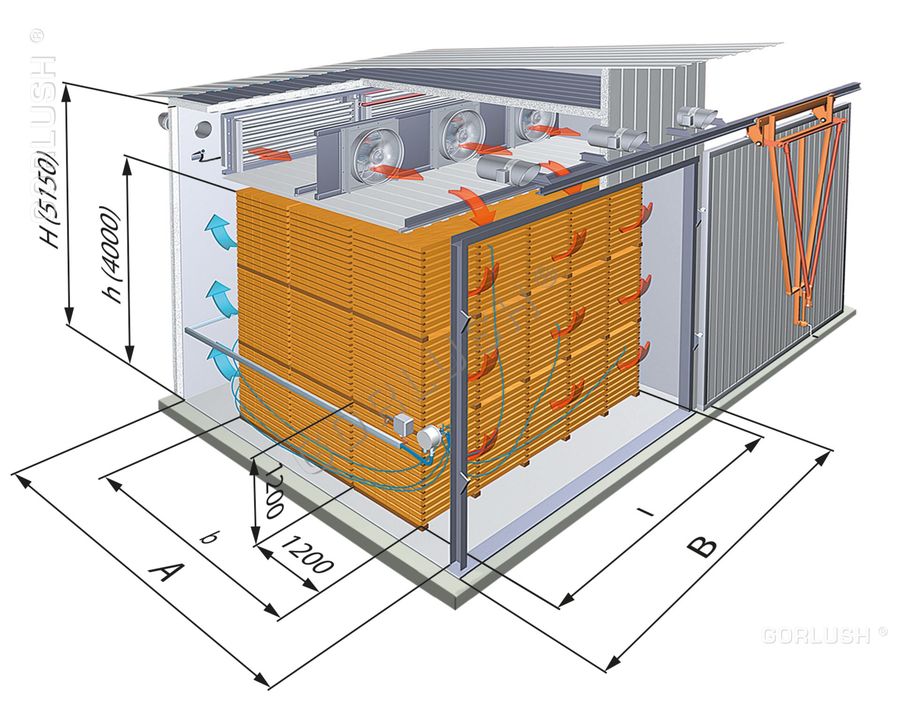

Лесосушильные фронтальные камеры шириной 5 метров.

		КСФ 40-6,5	КСФ 50-6,5	КСФ 60-6,5	КСФ 80-6,5
Камера	Ширина × высота (В×Н), мм	6500 × 5150
	Глубина (А), мм	6100	7350	8600	9850
Пакет	Ширина × высота × длина, мм	1200 × 1200 × 4500
	Количество, шт	9	12	15	18
Штабель	Длина × высота, (l×h), мм	6000 × 4000
	Ширина, (b), мм	3800	5250	6600	7950
	Объем, м³	40	53	66	80
Электрическая мощность, кВт		12	15	18	18
Тепловая мощность, кВт		120	160	200	240
Лесосушильные фронтальные камеры шириной 6,5 метров.

		КСФ 60-10	КСФ 80-10	КСФ 100-10	КСФ 120-10
Камера	Ширина × высота (В×Н), мм	9800 × 5150
	Глубина (А), мм	6100	7350	8600	9850
Пакет	Ширина × высота × длина, мм	1200 × 1200 × 4500
	Количество, шт	18	24	30	36
Штабель	Длина × высота, (l×h), мм	9800 × 4000
	Ширина, (b), мм	3800	5250	6600	7950
	Объем, м³	60	80	100	120
Электрическая мощность, кВт		18	21	24	27
Тепловая мощность, кВт		180	240	300	360
Лесосушильные фронтальные камеры шириной 9,8 метров.

Отметим серьезные преимущества цельнометаллических сушильных камер древесины при организации сушильного производства на предприятии.

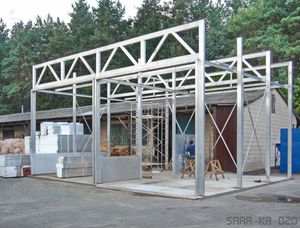

Цельнометаллические сушильные камеры (т.е. каркасная конструкция из алюминиевых или нержавеющих сталей, коробчатые замкнутые панели внутри, профнастил или гладкий лист из коррозионностойких материалов снаружи или сэндвич панели, утеплитель - пенополистирол, экструзионный пенополистирол, пенополиуретан, маты из минеральной ваты) имеют стабильные, гарантируемые, прогнозируемые и хорошо изученные теплотехнические свойства. Имеют гарантируемый плюс минус близкий к расчетному тепловой баланс и теплотехнические свойства.

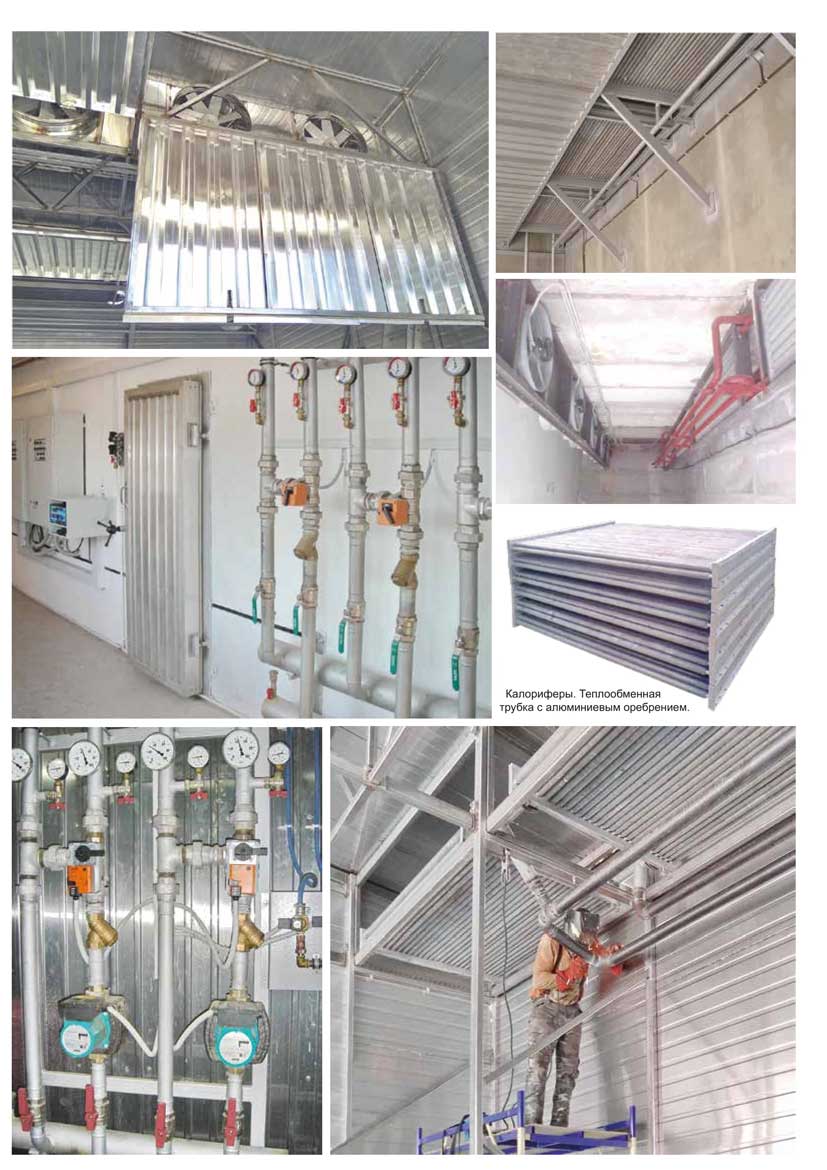

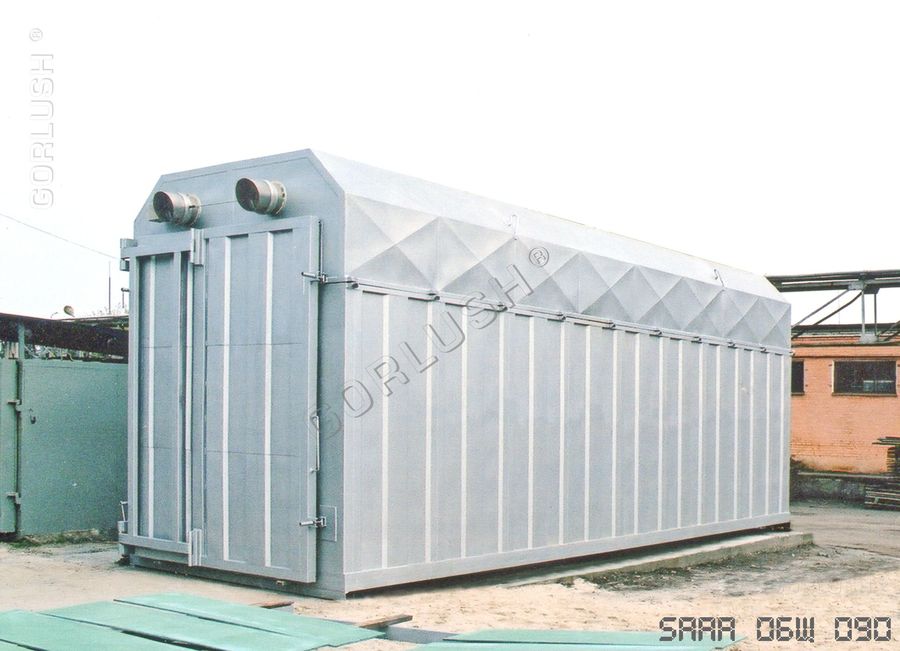

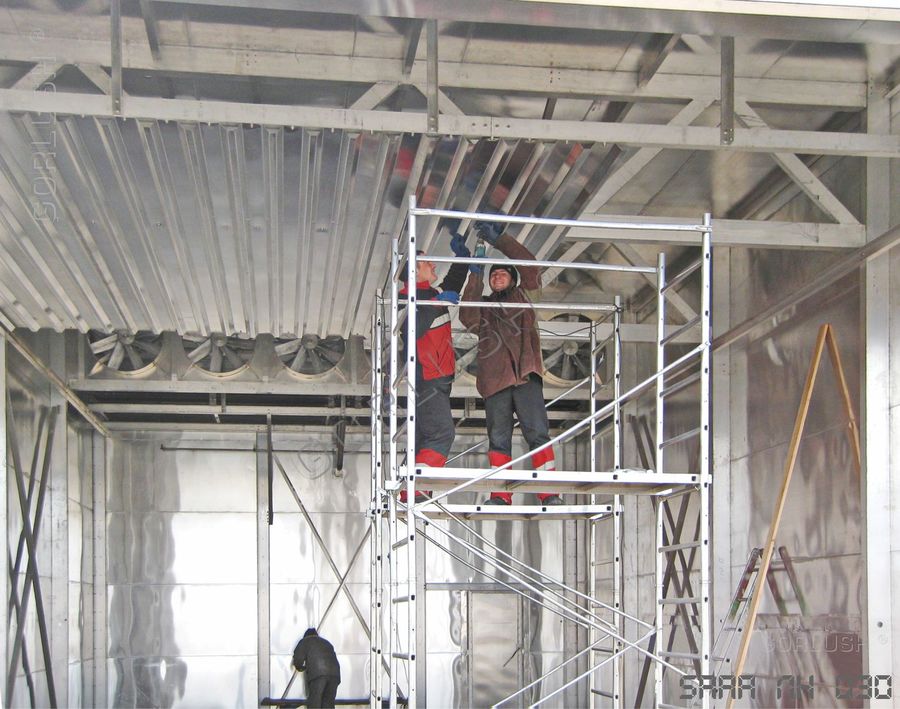

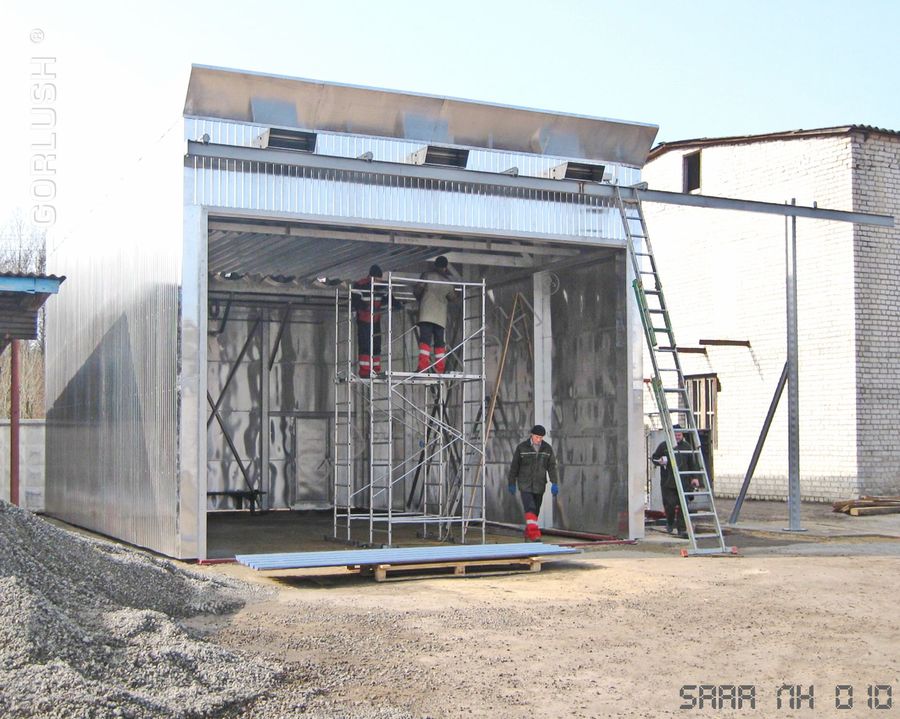

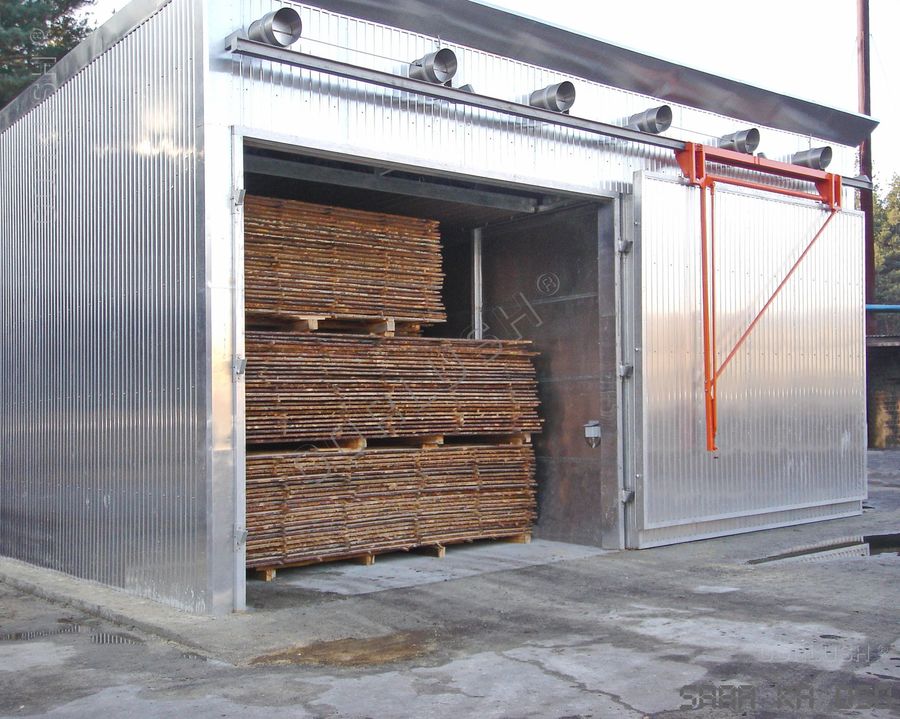

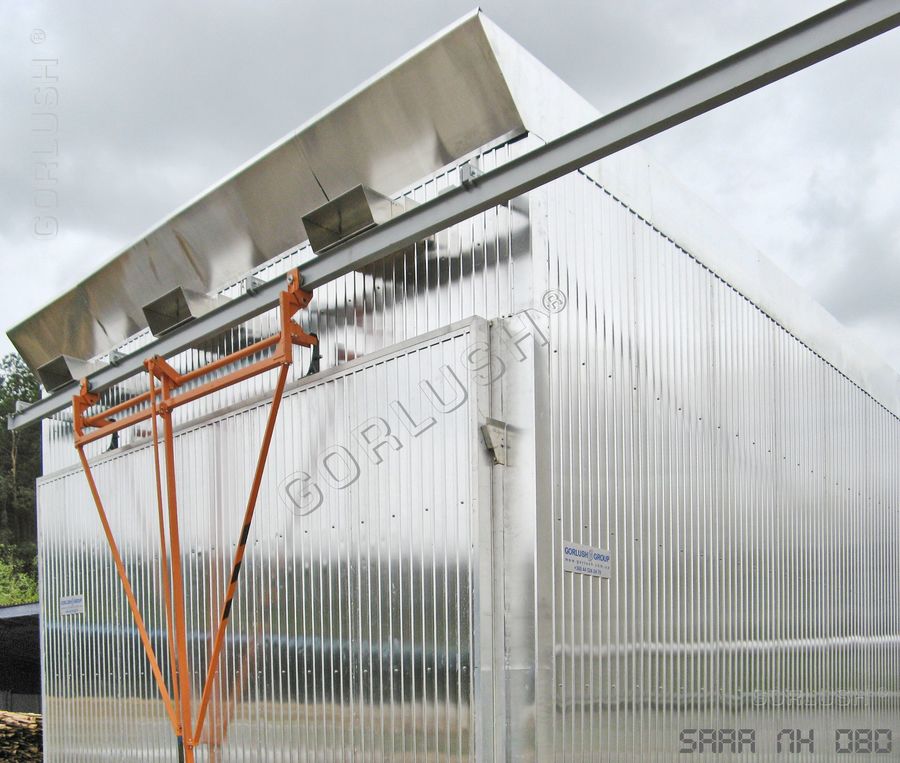

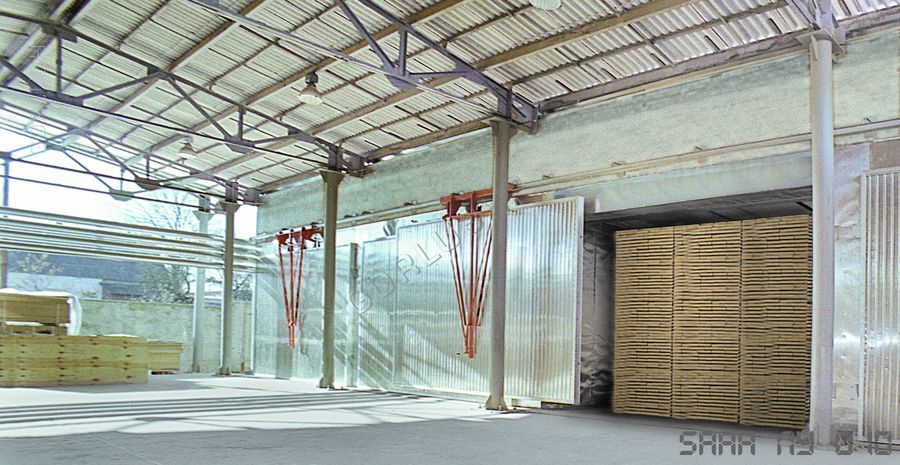

Приведем ниже для примера некоторые из реализованных нами проектов цельнометаллических сушильных камер и комплексов с фронтальной загрузкой.

Отметим также, что на данной странице сайта, как и в любых рекламных материалах нашего предприятия используются изображения и видео исключительно построенных нами объектов, оборудования, изготовленного и смонтированного сотрудниками нашего предприятия.

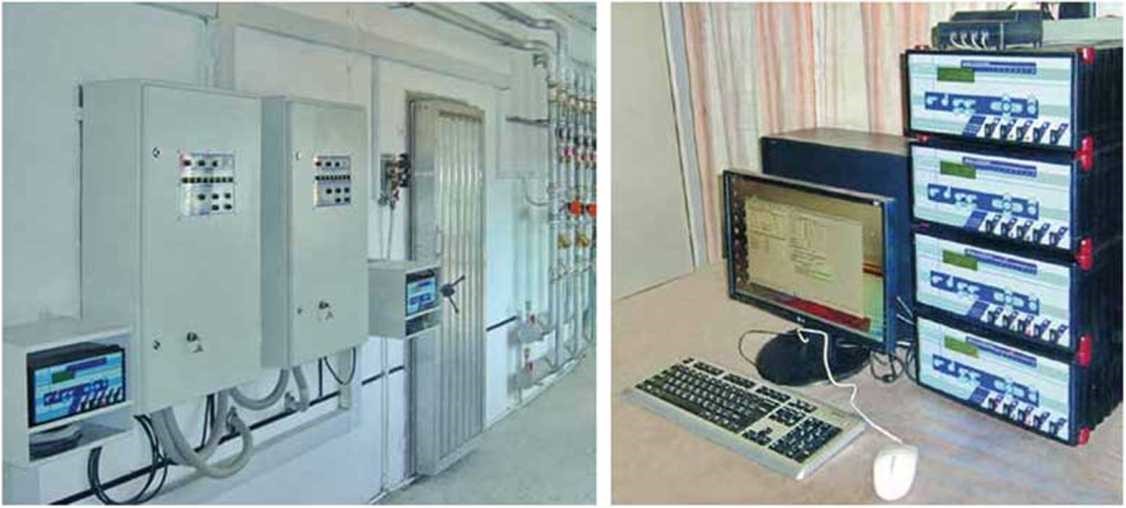

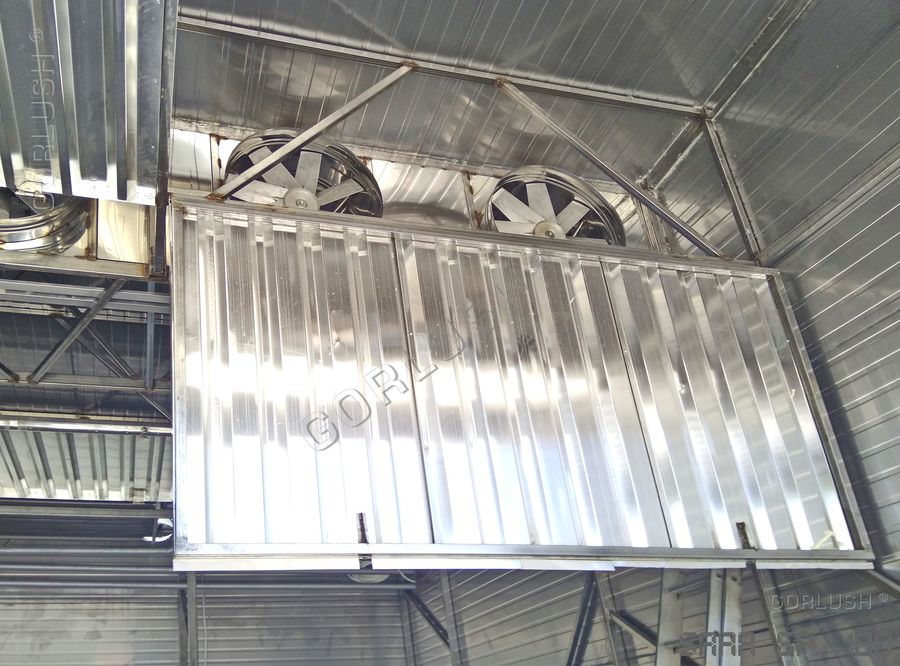

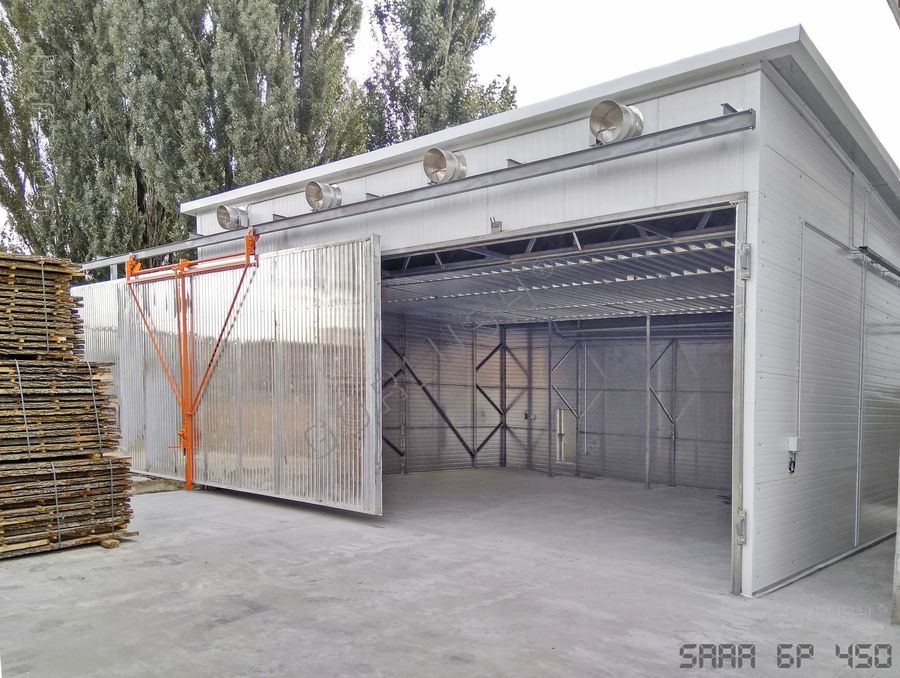

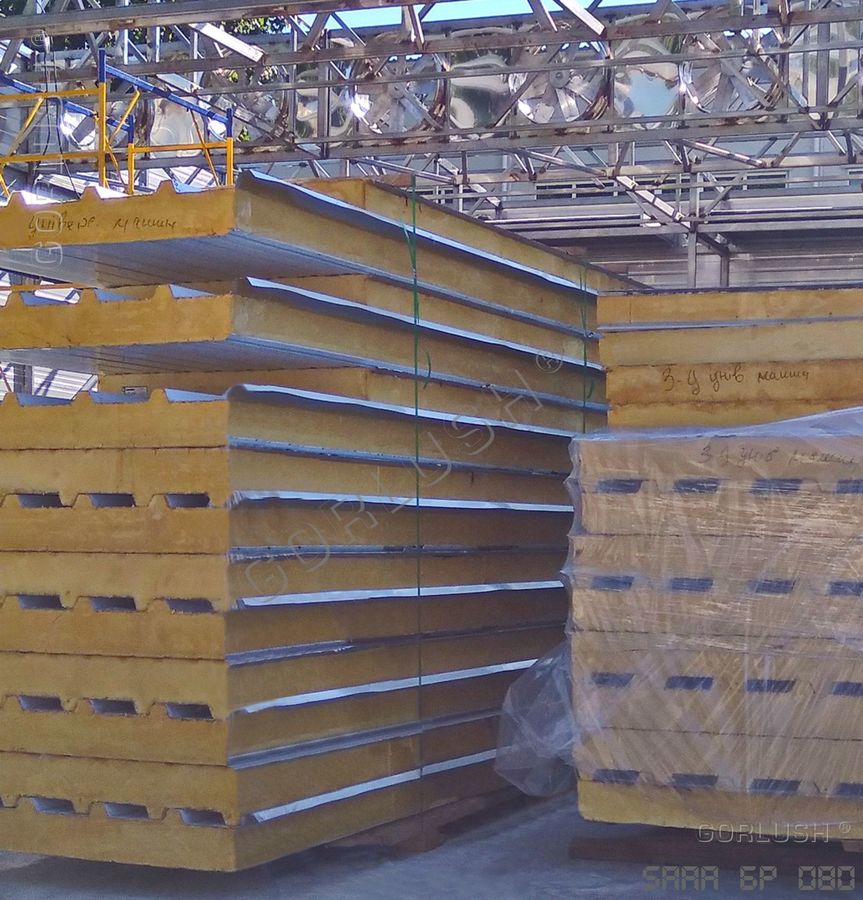

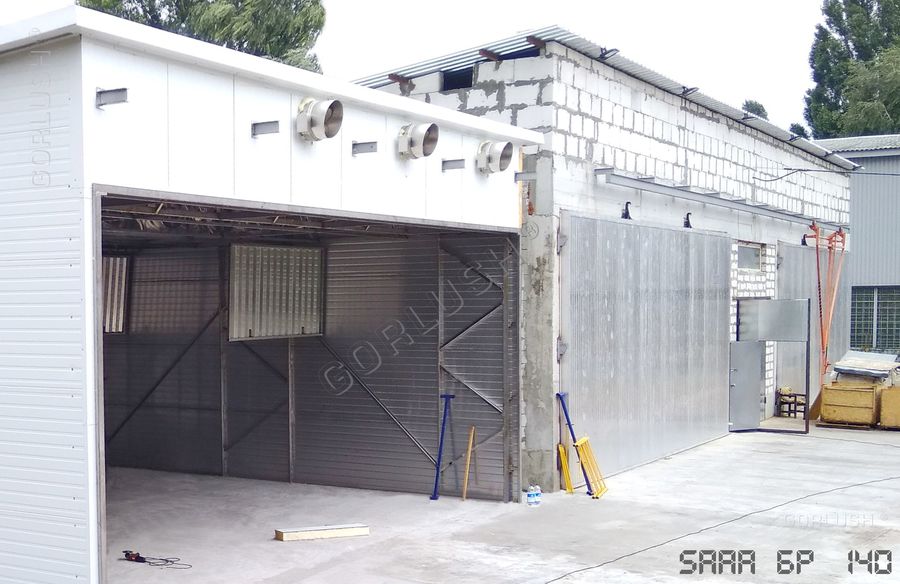

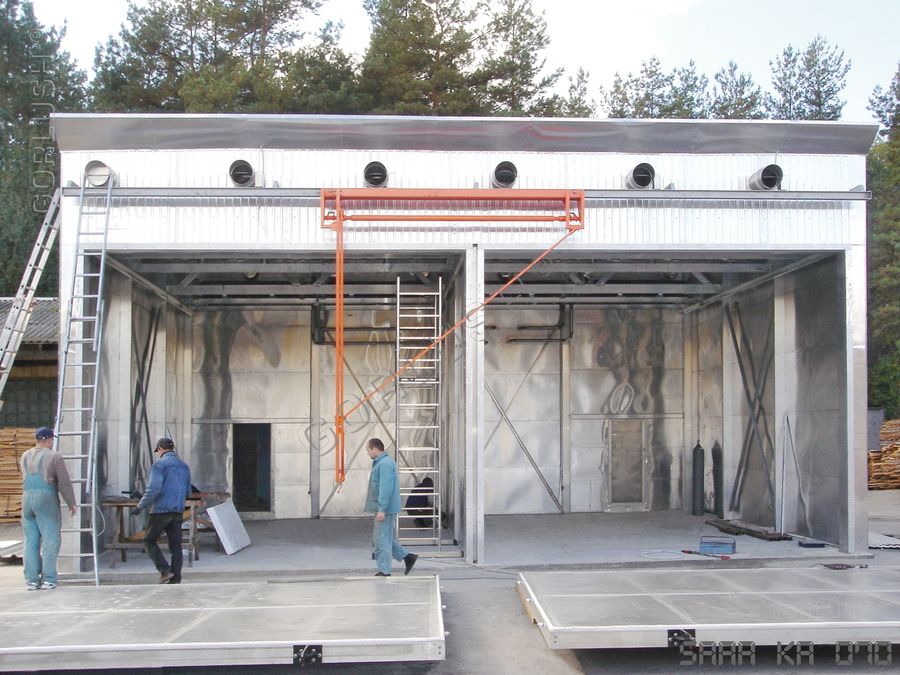

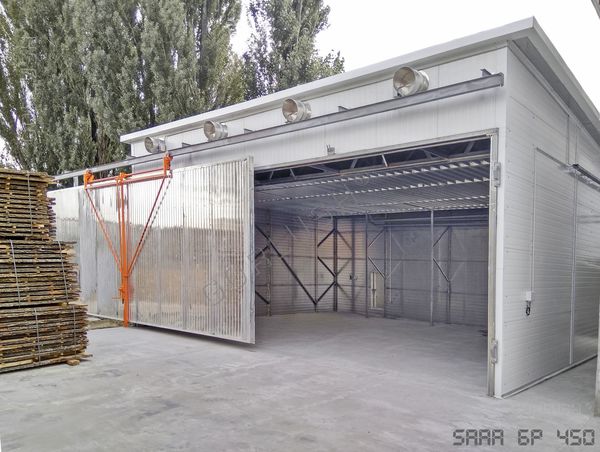

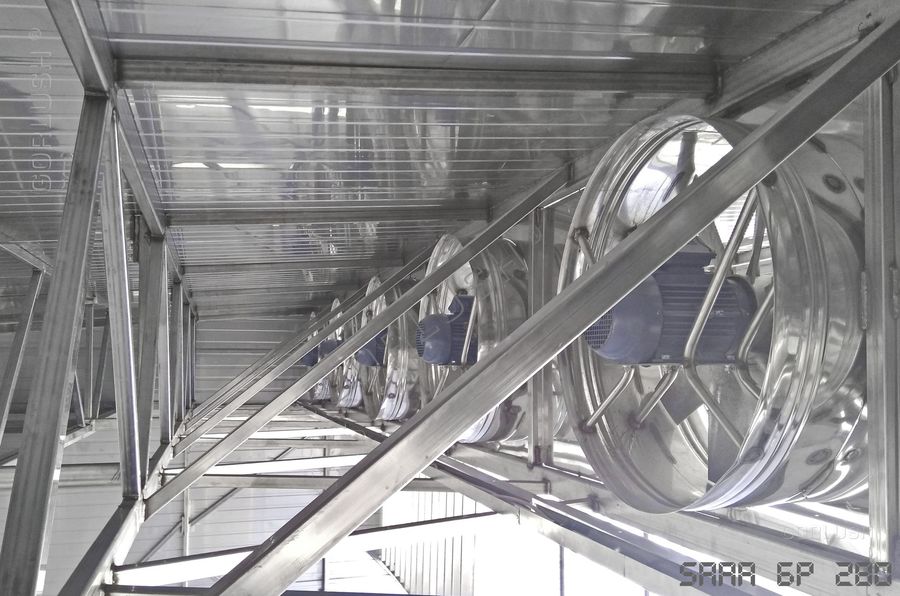

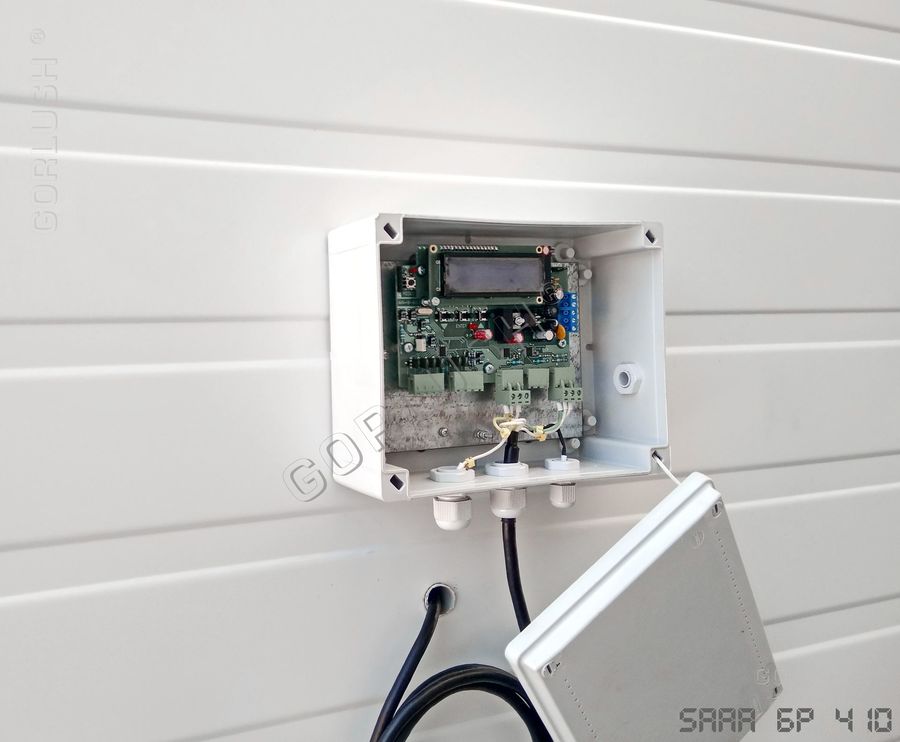

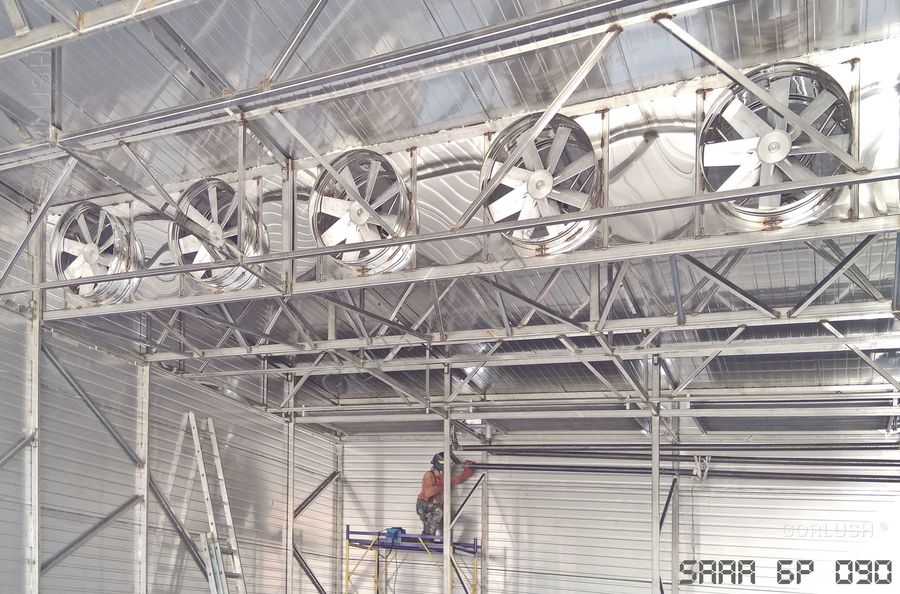

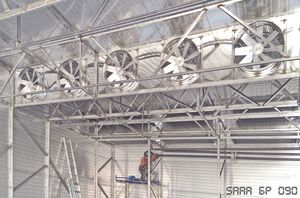

Пример реализации нашим предприятием проекта сушильной камеры нестандартной конфигурации. Ширина 11,5 метров. Ограждающие конструкции - нержавеющие сэндвич-панели с полиуретановым наполнением, все элементы каркаса из нержавеющей стали. Объем загрузки 80 м. куб. Киевская обл., г. Бровары. В камере реализованы все наши разработки. Инверторный источник питания вентиляторов управляется аппаратно-программным комплексом " Гелиос ". Камера управляется дистанционно через наш сайт.

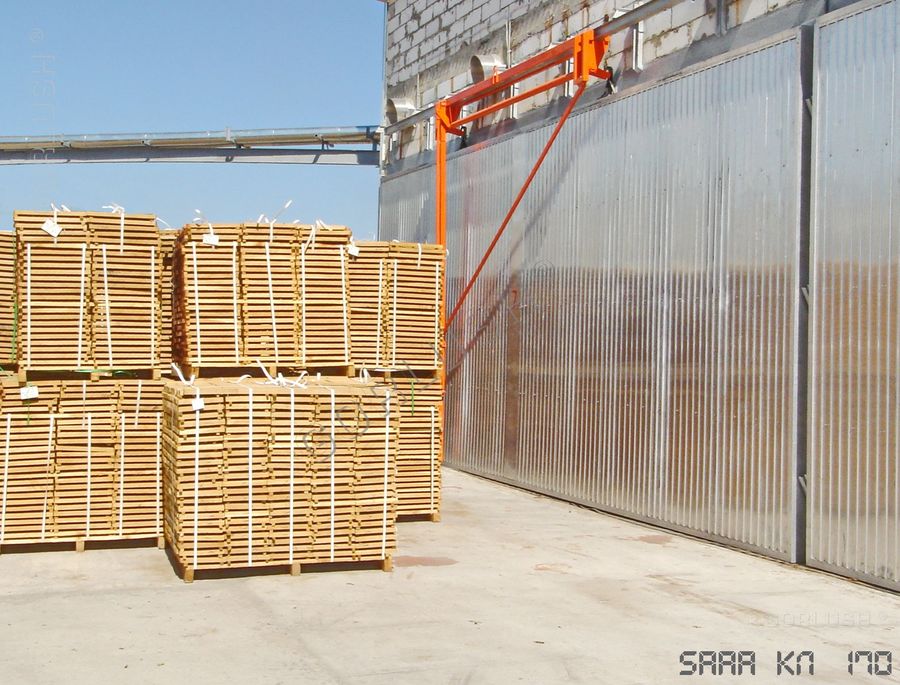

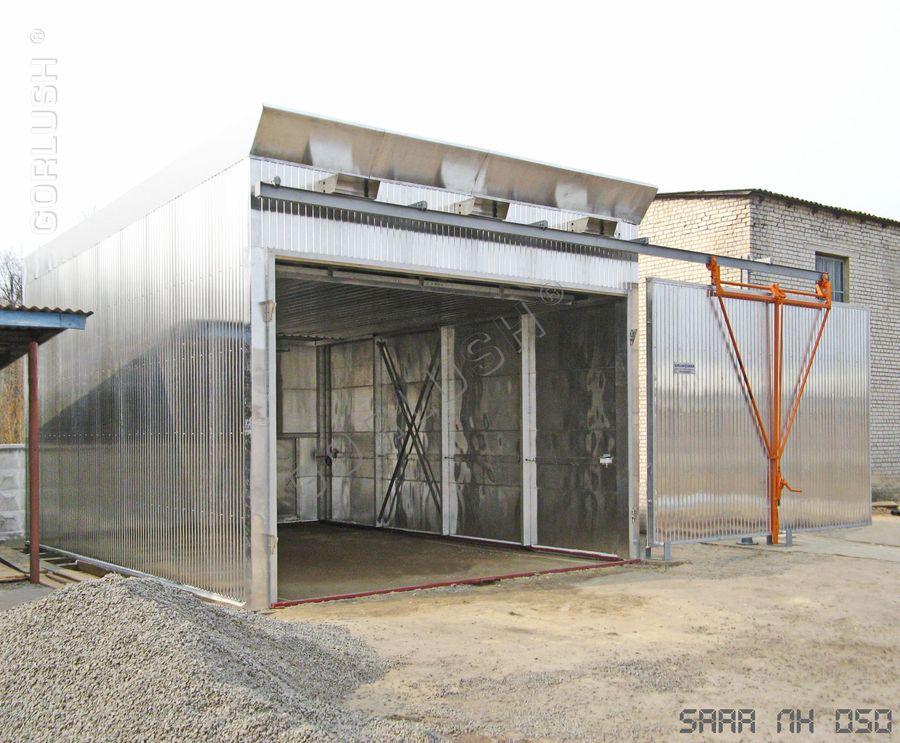

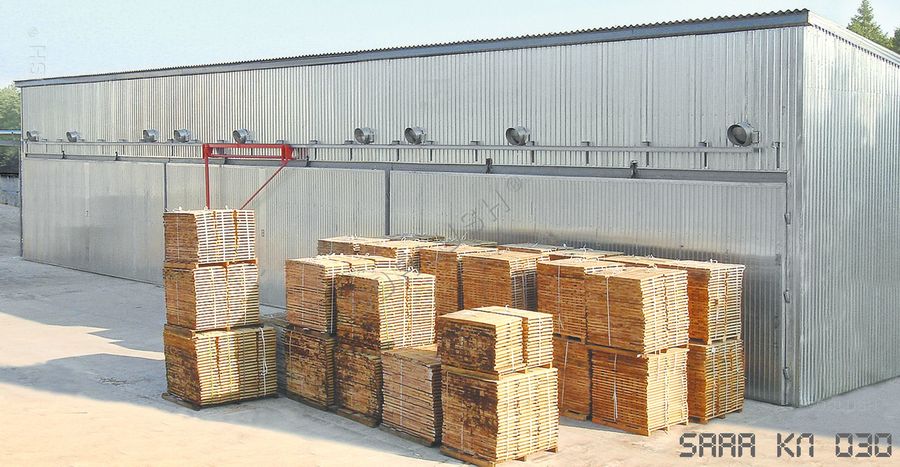

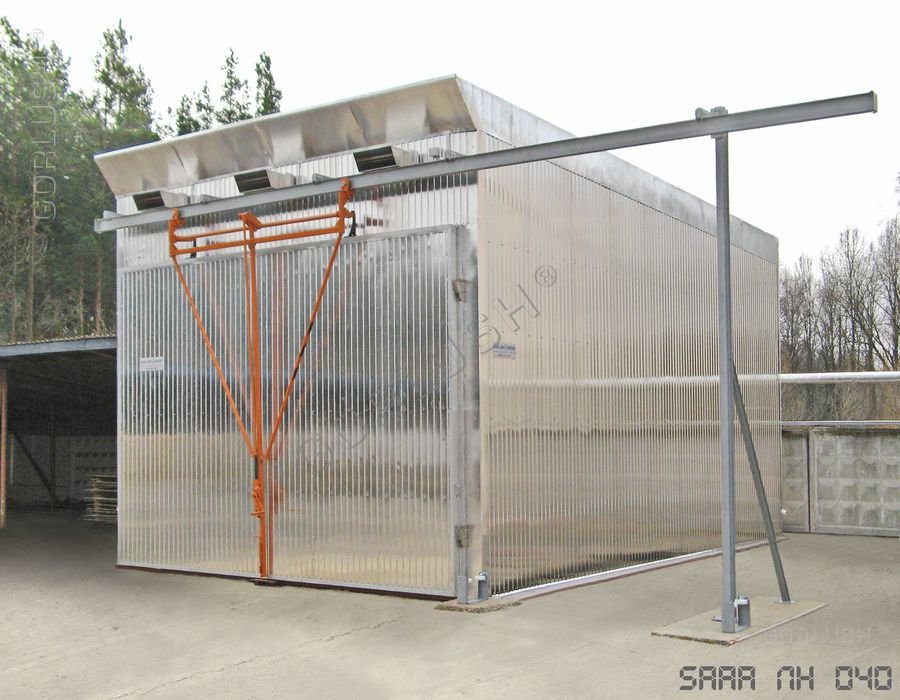

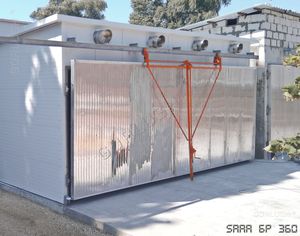

Пример реализации нашим предприятием комплекс из 2-ух лесосушильных камер шириной 5-ть метров. Объем загрузки 2 × 40 м. куб. Был изготовлен и смонтирован в 2006 году. После длительной эксплуатации уверенно выдержал демонтаж, переезд в г. Черкассы, монтаж. Сейчас уверенно работает.

Прежде, чем перейти к освещению основной нашей специализации в области проектирования и производства лесосушильных камер, производства оборудования для сушильных камер древесины еще раз акцентируем внимание на таких преимуществах цельнометаллических сушильных камер, как низкий коэффициент теплопроводности и отсутствие водопоглощения у ограждающих конструкций, стабильные теплотехнические свойства. Это очевидно. Но при реализации проектов с цельнометаллическими сушильными камерами для получения максимального эффекта необходимо чтобы пол камеры являл собой хорошую теплоизоляцию и имел хорошую гидроизоляцию.

Надо также знать:

- что замокание или повышение влажности теплоизоляционных матов из минеральной ваты, а также оседание минеральной ваты под воздействием вибрации сильно снижают теплотехнические свойства камеры и приводят к увеличению энергозатрат;

- что возможно серьезное уничтожение пенополистирола грызунами, в минеральных матах грызуны также активно селятся. Невероятно, но имеет место уничтожение пенополистирола разливом растворителя или бензина;

- даже после незначительного возгорания привести камеру в нормальное состояние очень сложно.

Поэтому приняв решение об организации сушки древесины на своем предприятии в цельнометаллических сушильных камерах, Вы можете поиметь проблемы где угодно, но не со значительными расхождениями между ожидаемыми и расчетными сроками сушки и прогнозируемой стоимостью сушки древесины.

Довольно значительная часть деревообработчиков, проконсультировавшись, проведя собственные расчеты, принимает решения строить камеры капитальным способом. Принятию этого решения способствуют следующие факторы:

- деревообработчик или предприятие, обладая или купив объект недвижимости, видит в его составе здание, строение или его часть, которую можно использовать под сушильные камеры или комплекс. Зачастую при организации нового деревообрабатывающего предприятия руководители такие решения, о размещении сушильного хозяйства в капитальных зданиях, принимают еще на стадии приобретения объекта недвижимости;

- проведя сравнительный анализ по прогнозируемым срокам постройки, финансовым затратам, имея опыт проведения строительных работ, имея сотрудников, которых можно переключить на строительные работы, склоняется к решению строить капитальным способом;

- получившее широкое распространение и хорошо себя зарекомендовавшая технология утепления пенополистирольными плитами;

- массовое применение пено- и газоблоков. Необходимо отметить, что строения из данных блоков должны иметь внутри стен металлический каркас для крепления технологического оборудования и проема для ворот. Такое решение уже на практике в течении последних лет хорошо себя зарекомендовало;

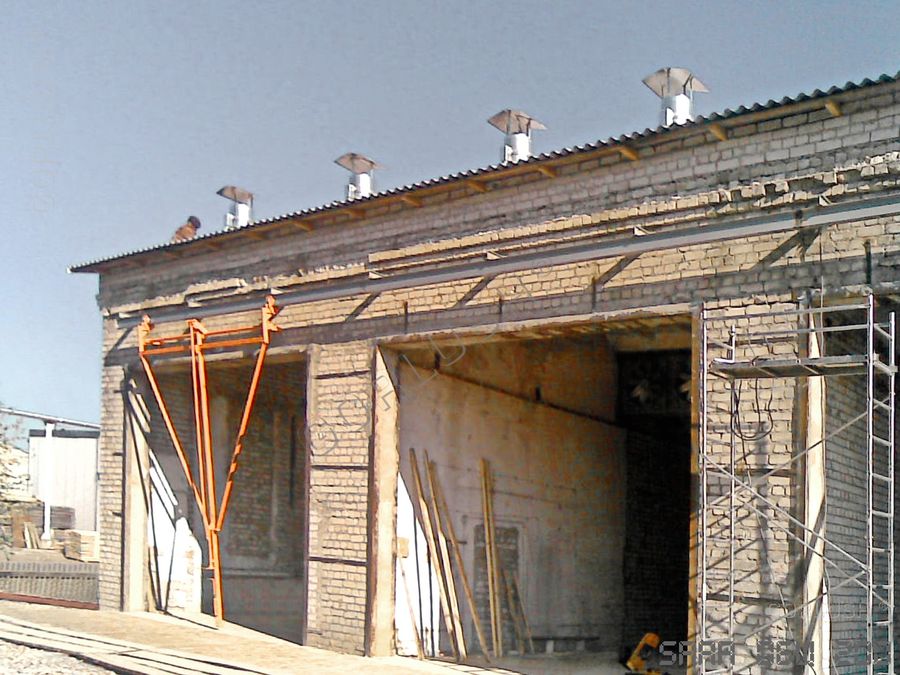

- есть примеры, когда хозяйственник, имея полуразрушенные строения из кирпича, часть строений разбирает, другие достраивает и, имея свой микроколлектив строителей, достигает по стоимости строительства феноменальный результат;

- для части деревообработчиков имеет значение вопрос пожарной безопасности.

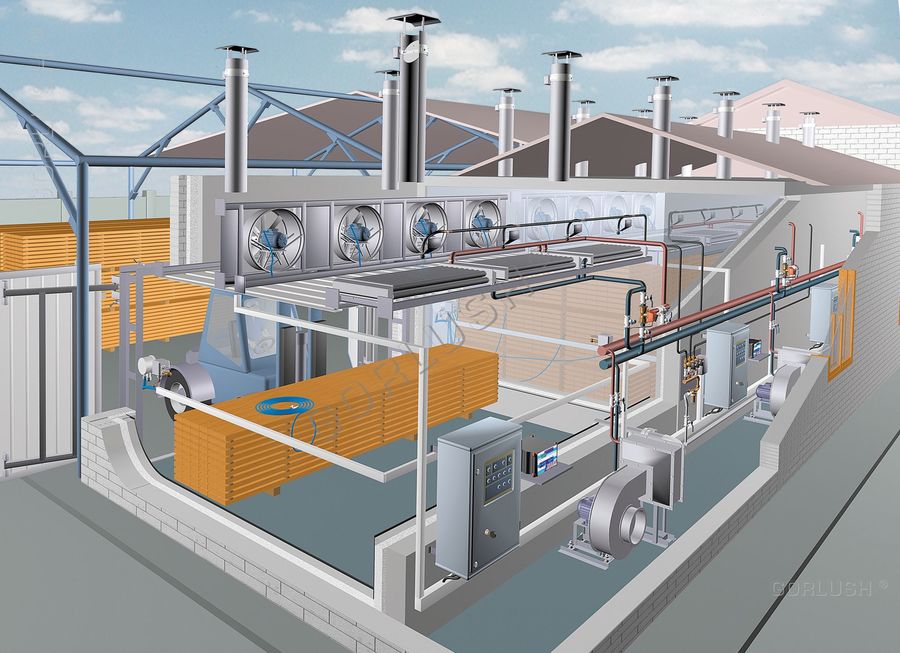

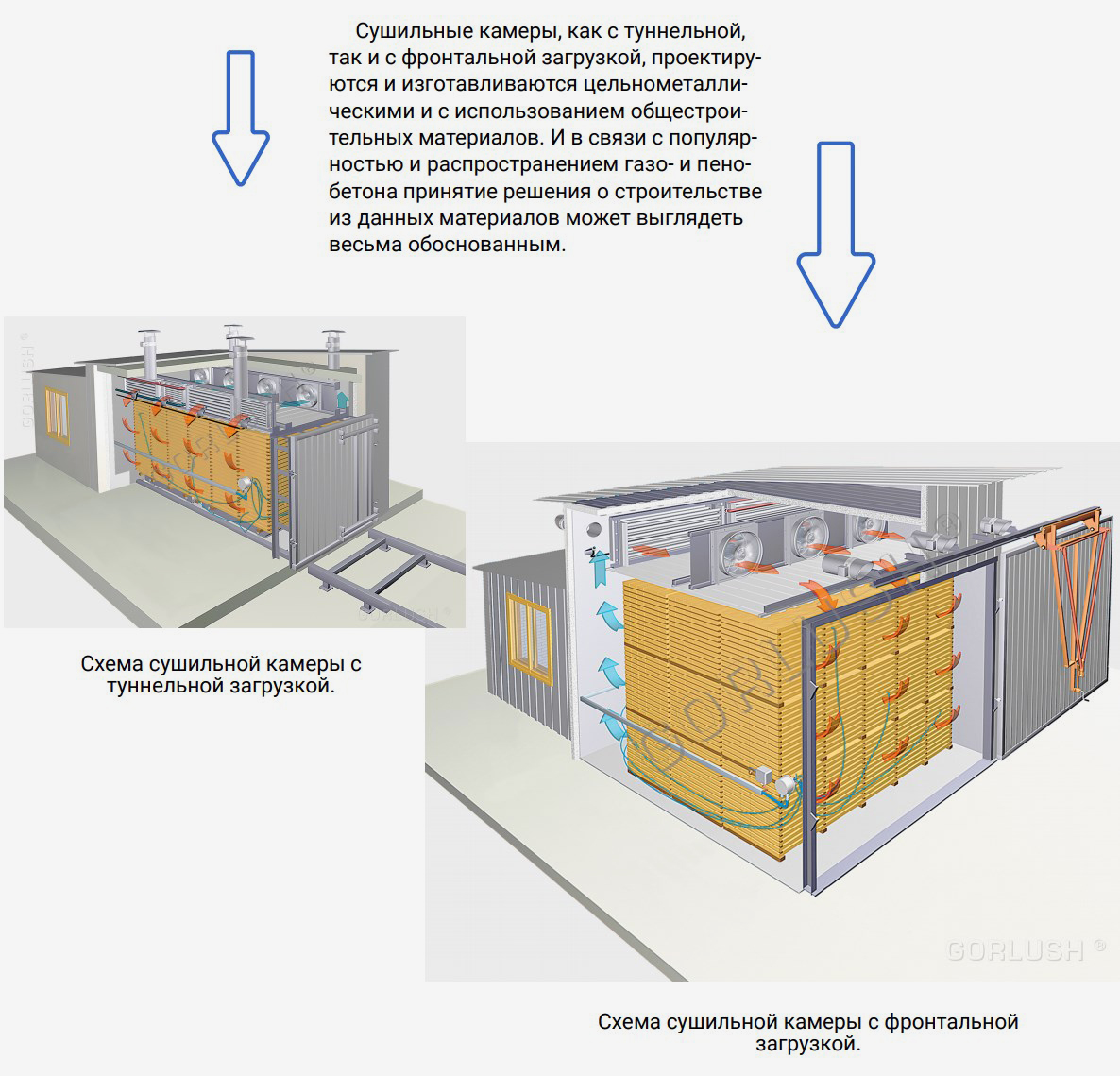

Схема сушильной камеры древесины с туннельной загрузкой.

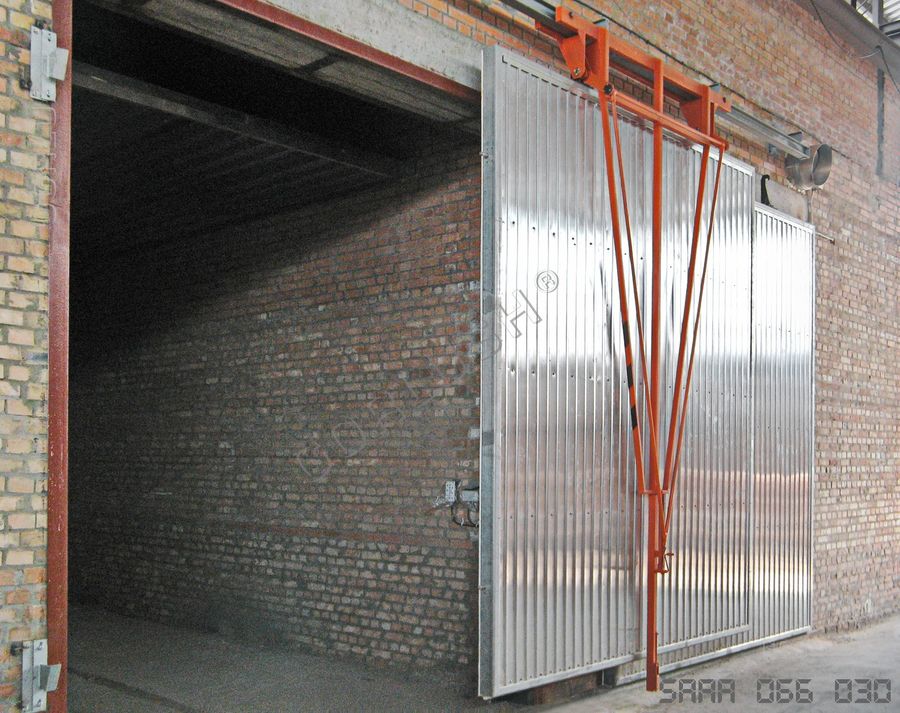

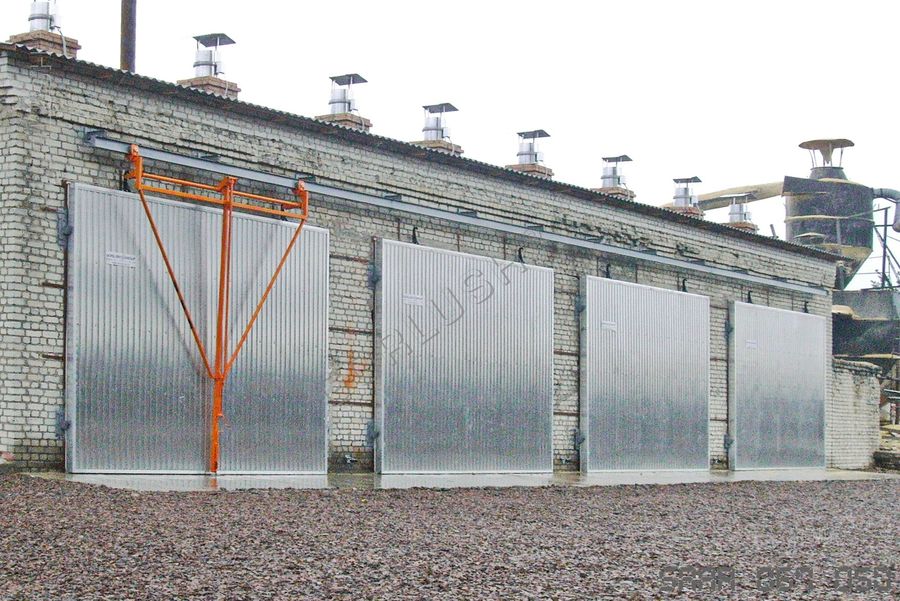

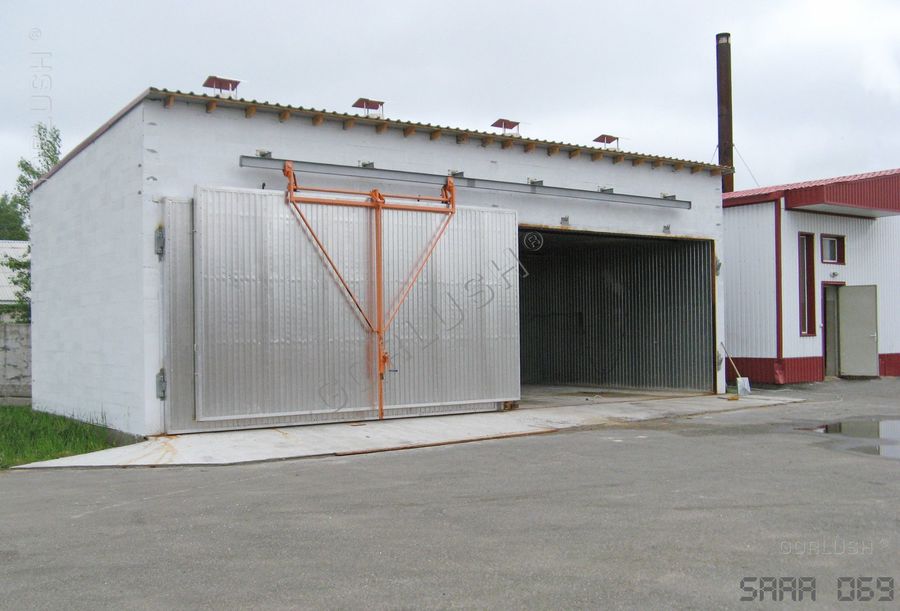

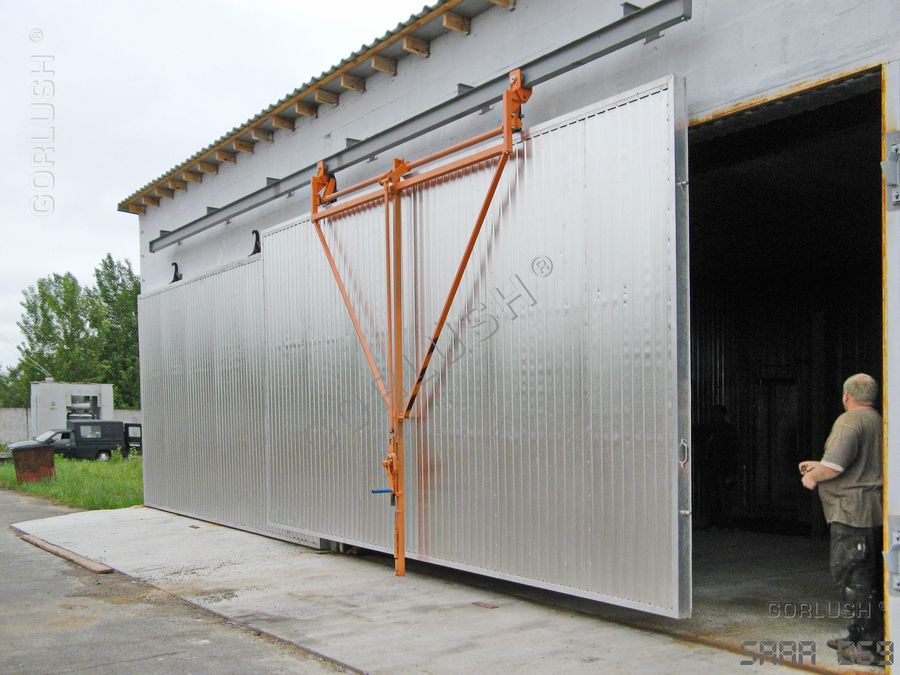

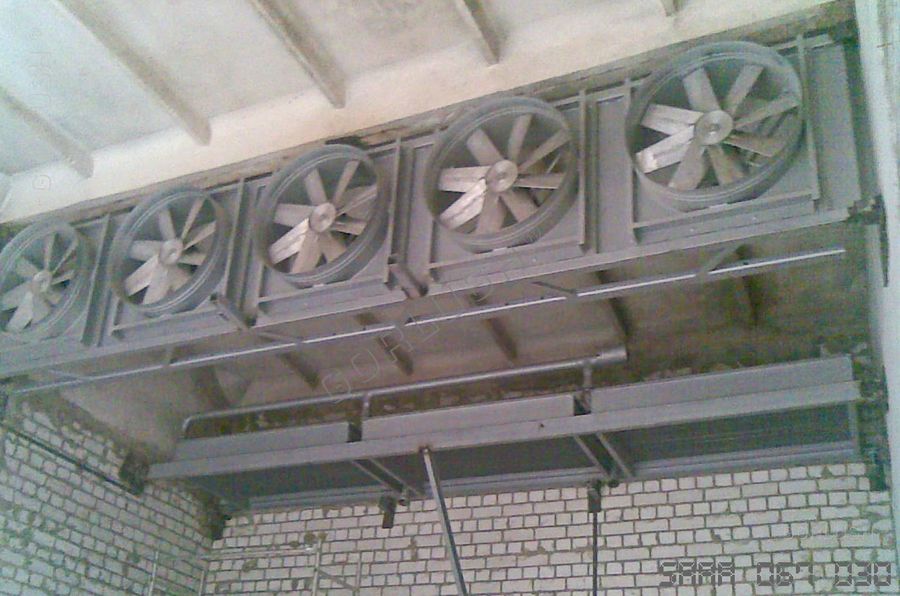

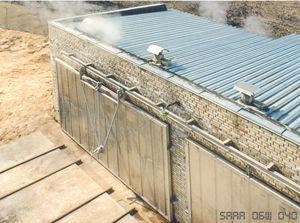

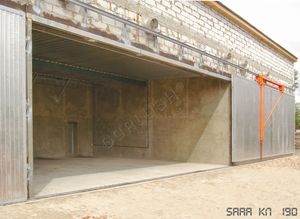

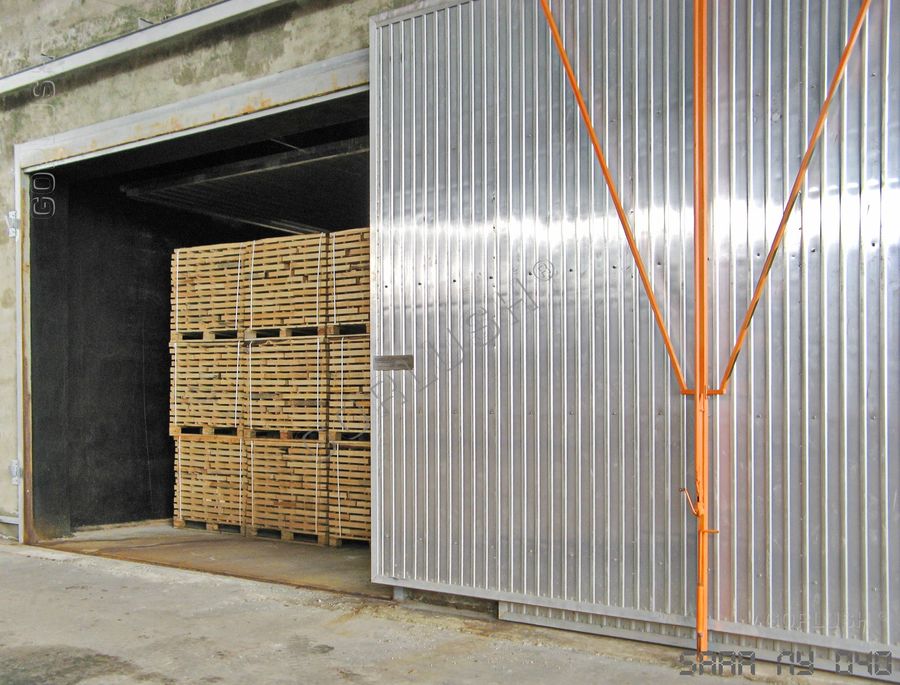

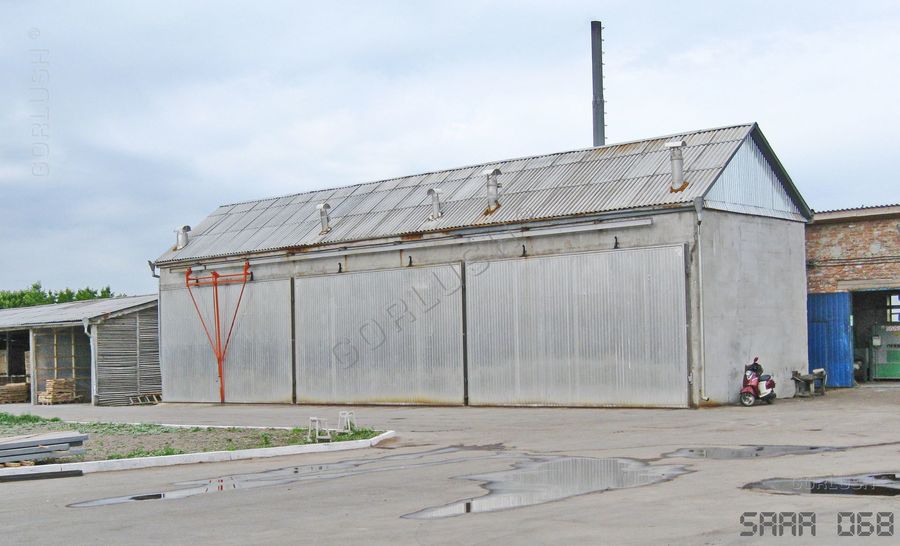

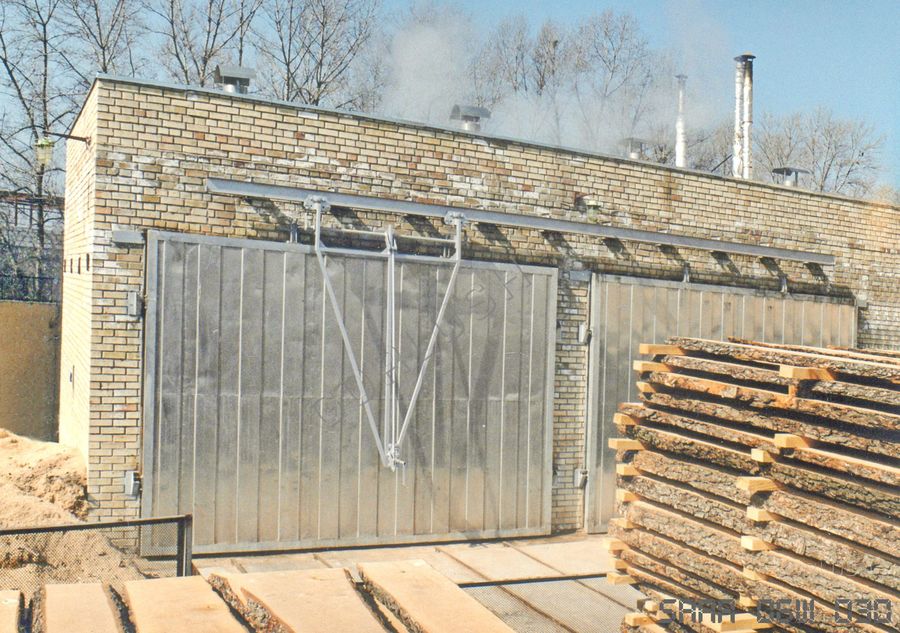

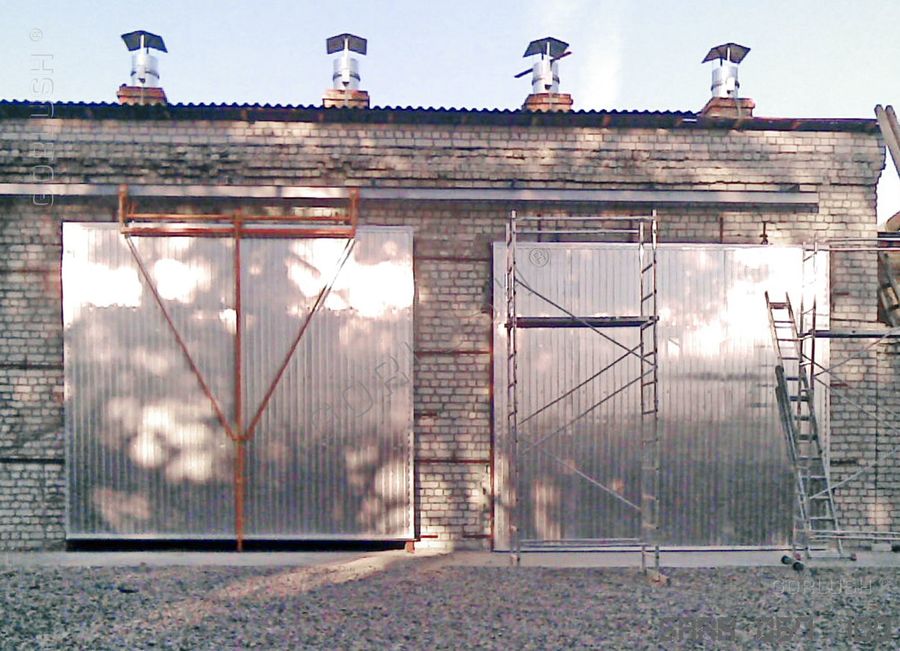

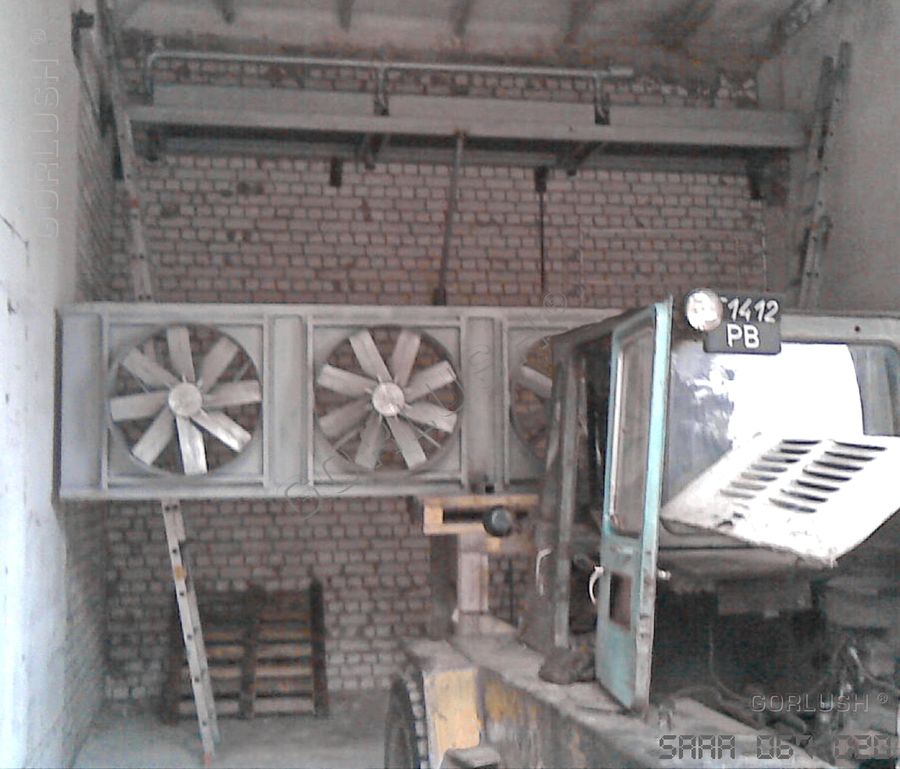

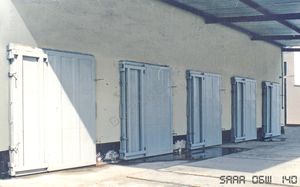

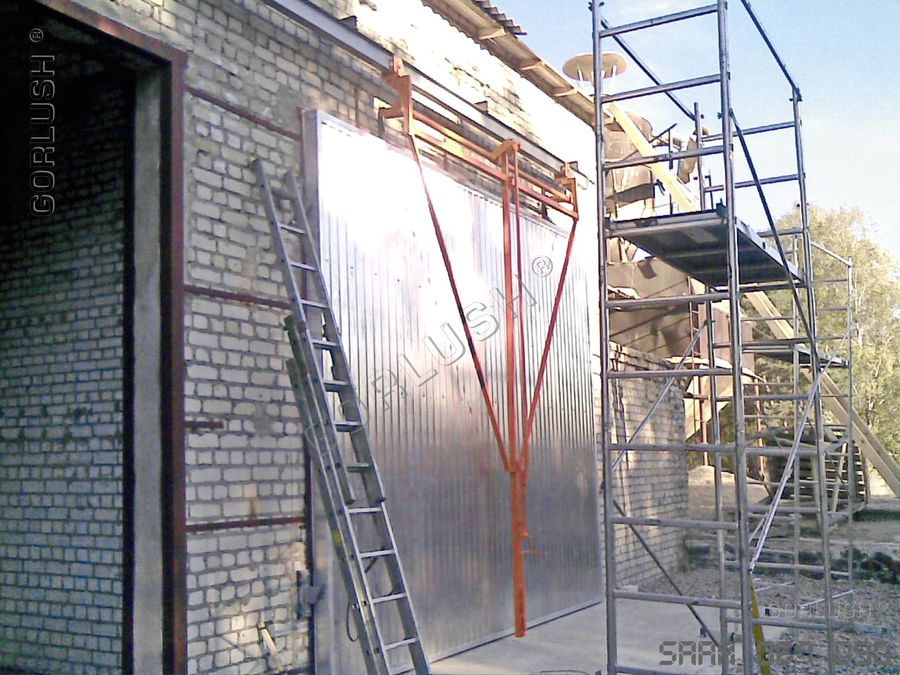

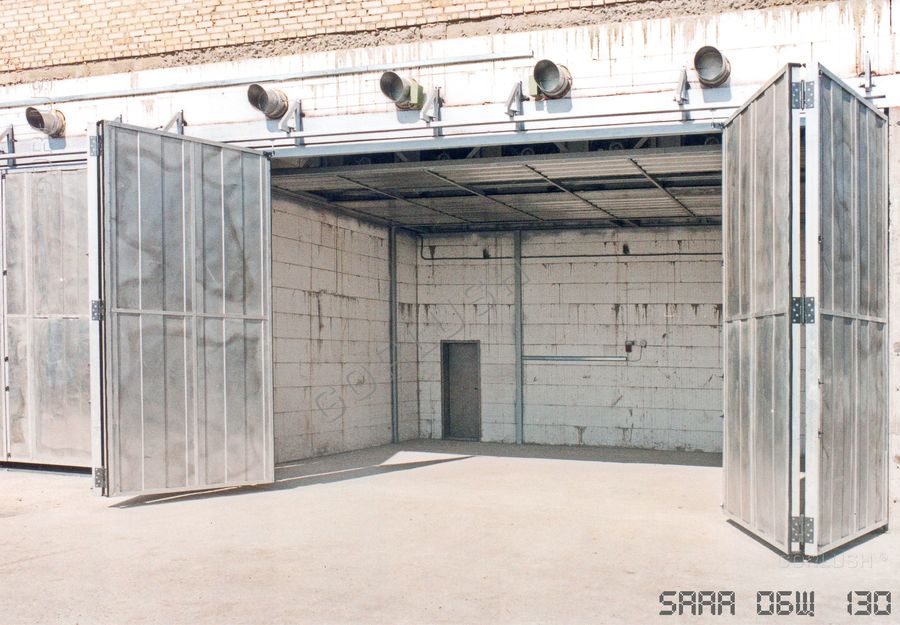

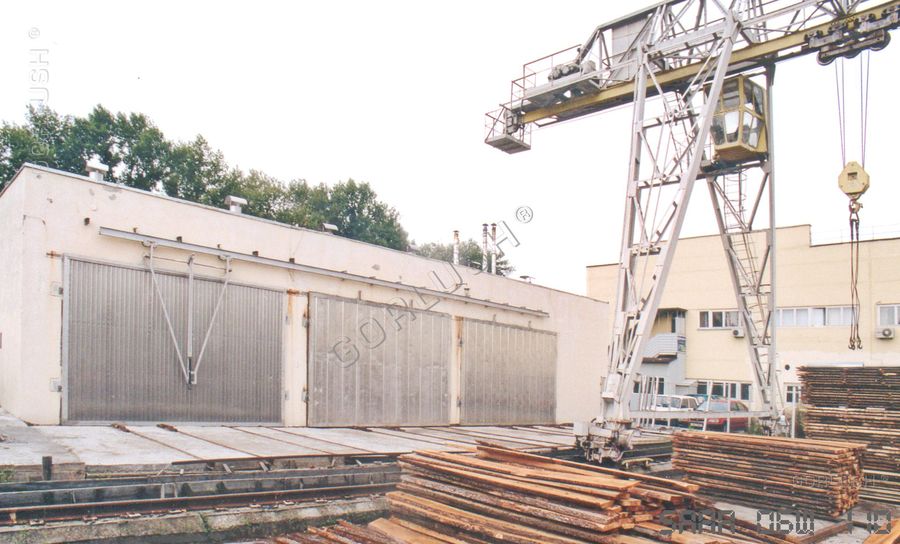

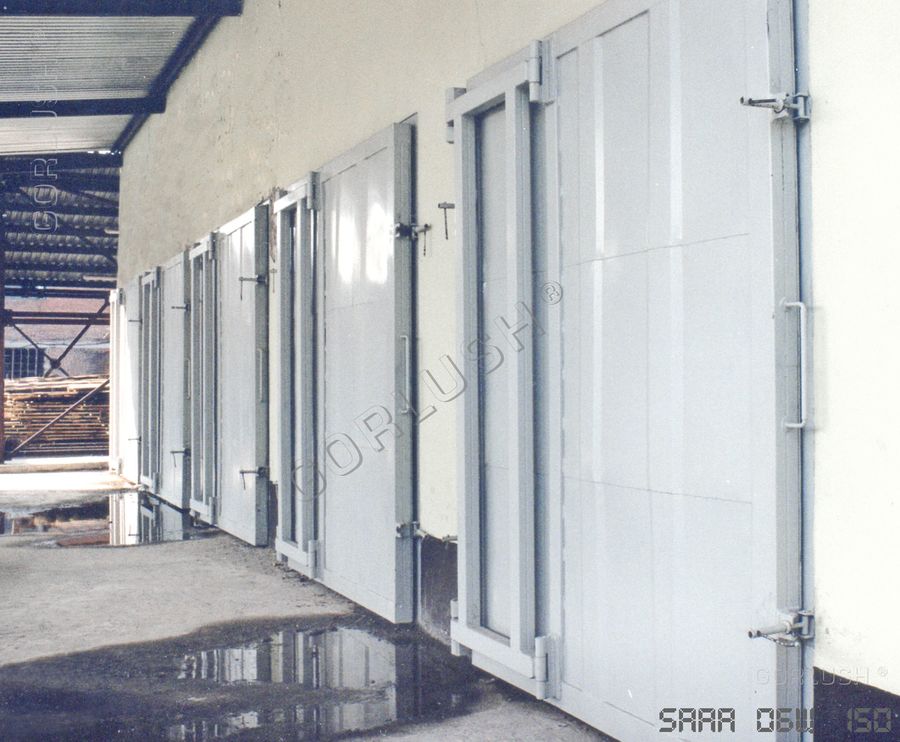

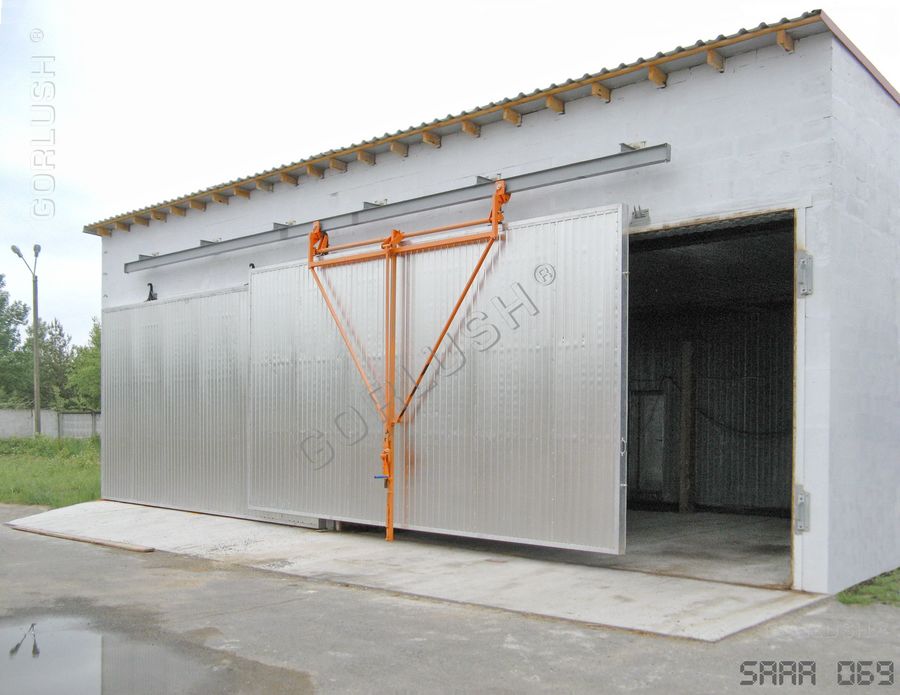

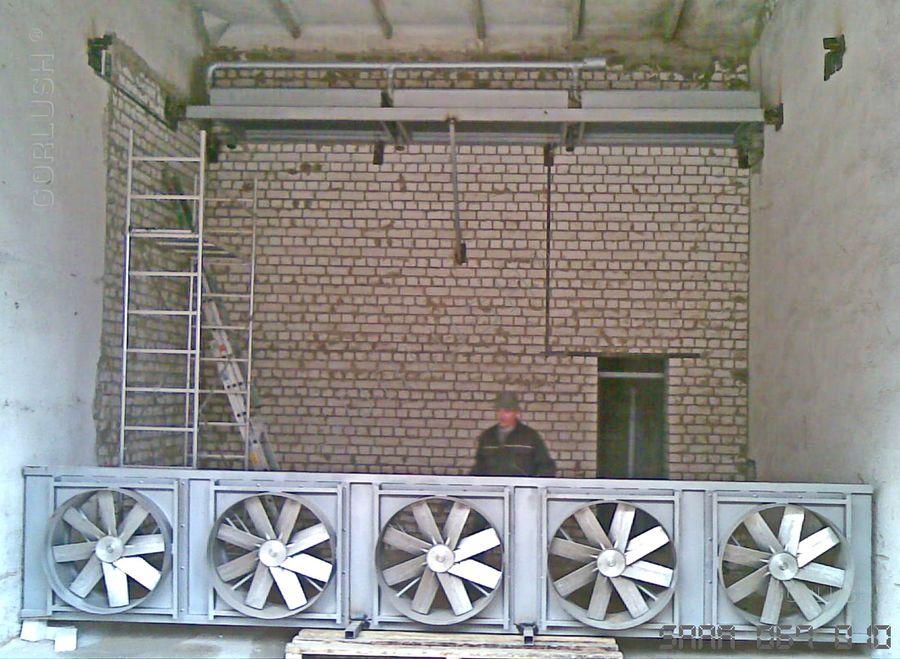

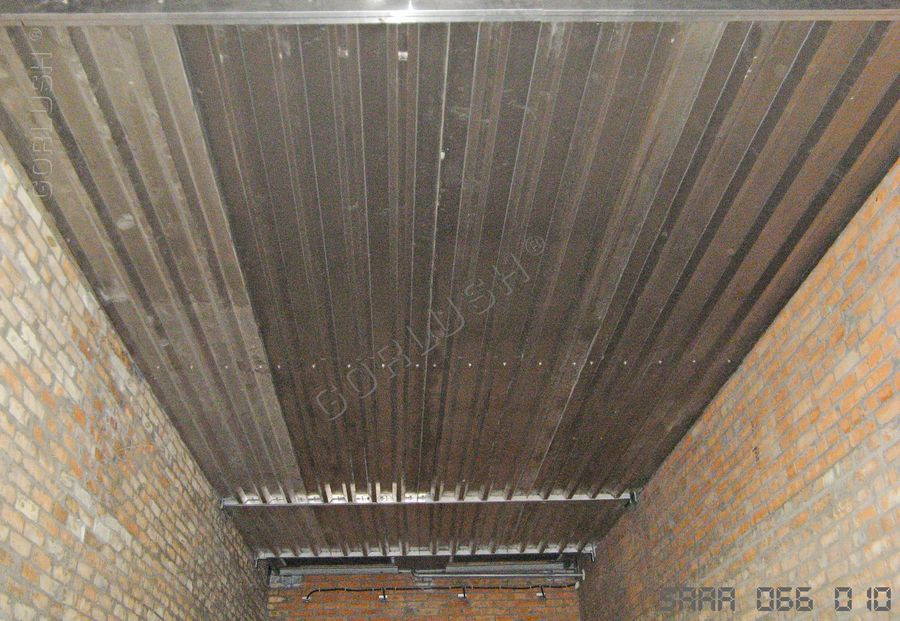

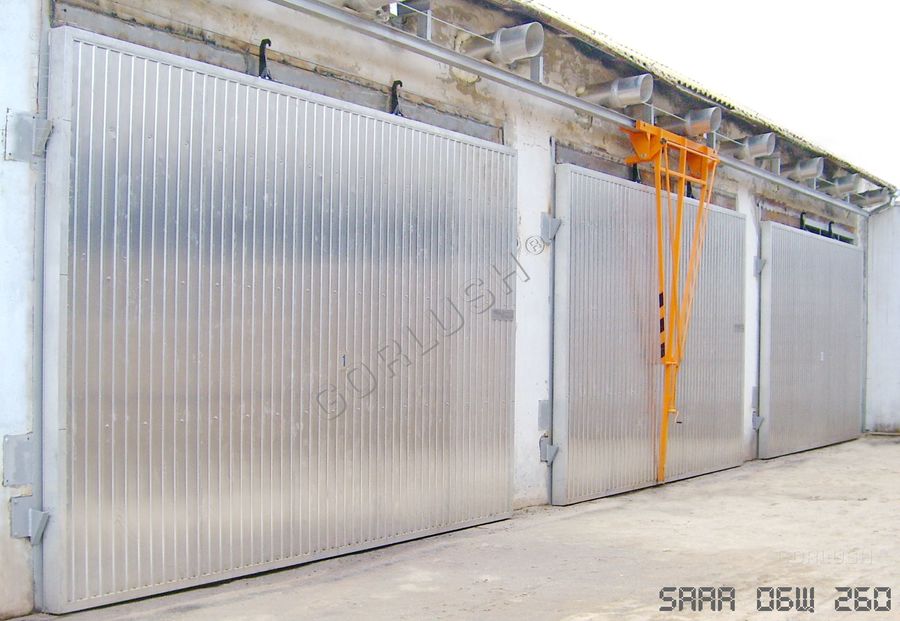

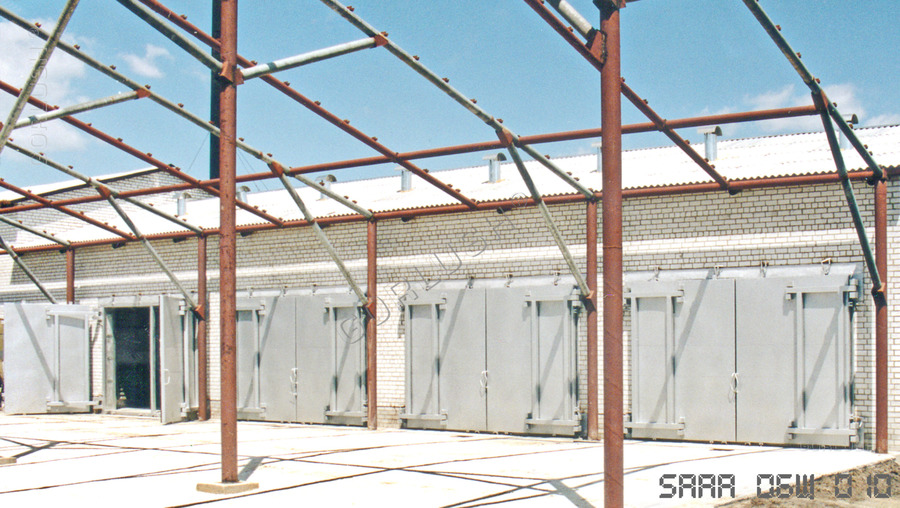

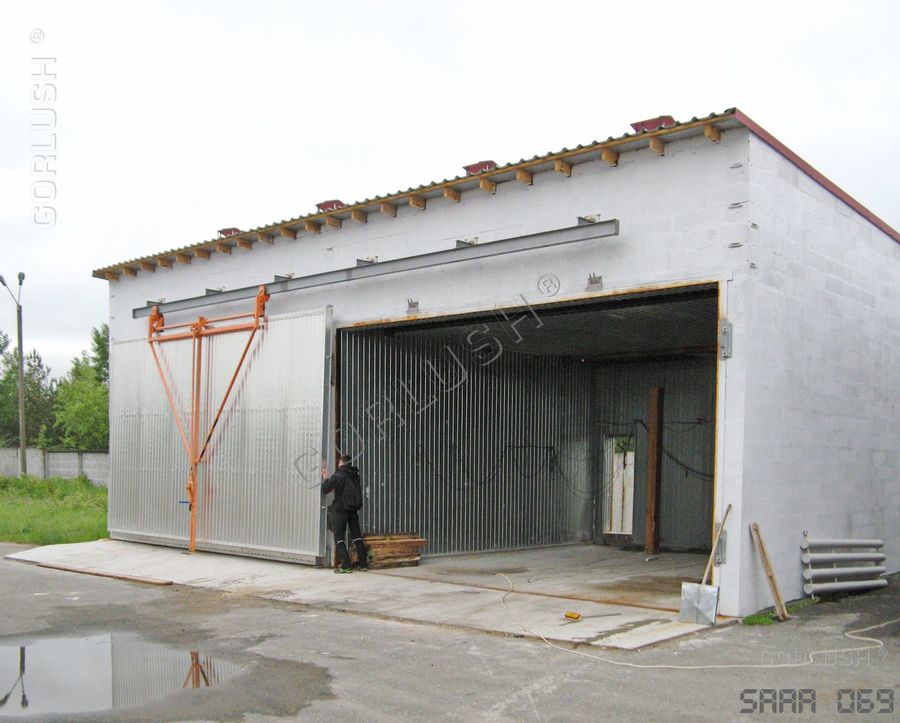

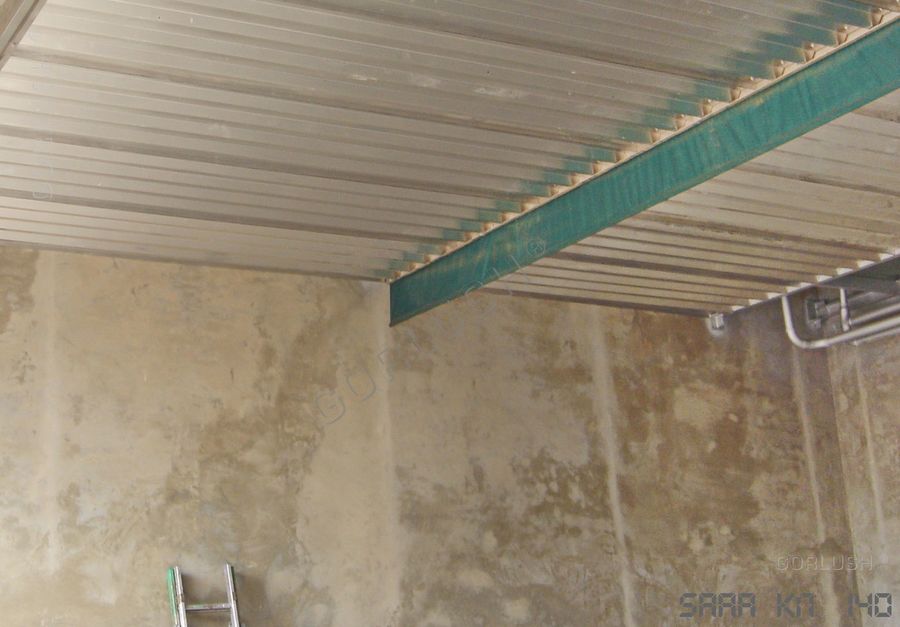

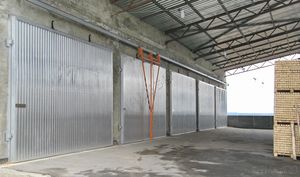

Приведем ниже для примера некоторые из реализованных нами проектов сушильных камер и комплексов с фронтальной загрузкой пиломатериалов, построенных капитальным способом с применением строительных материалов.
