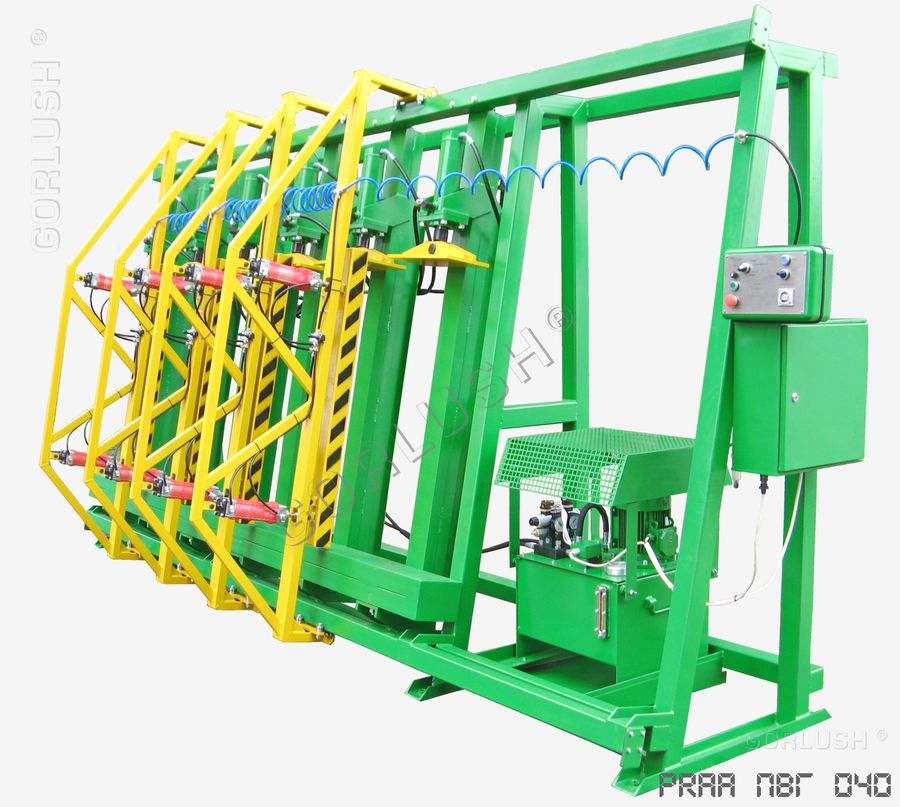

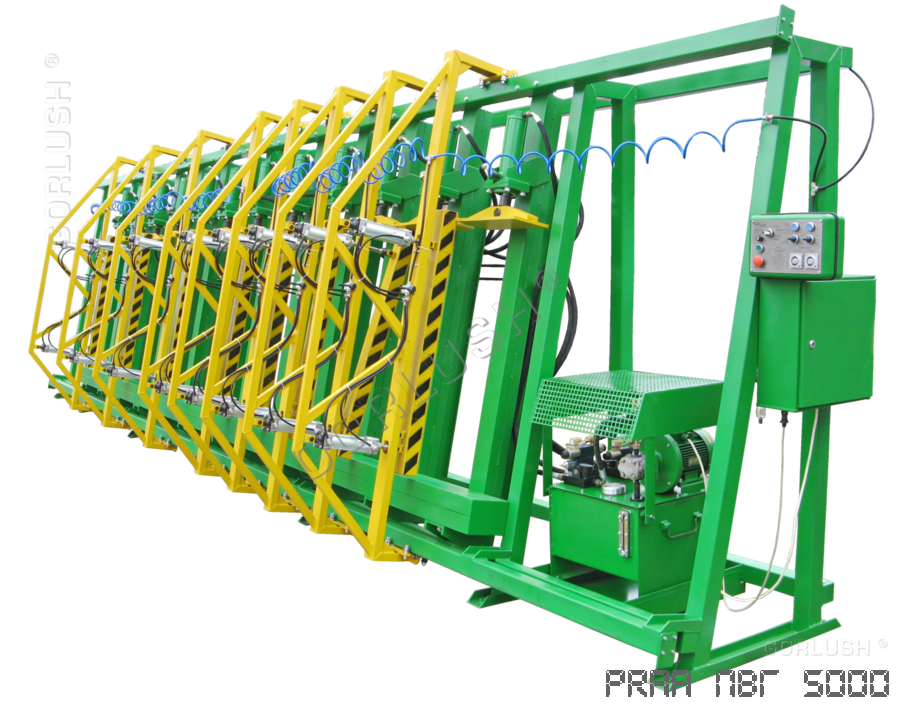

ПРЕССЫ ДЛЯ СКЛЕИВАНИЯ БРУСА И ЩИТА

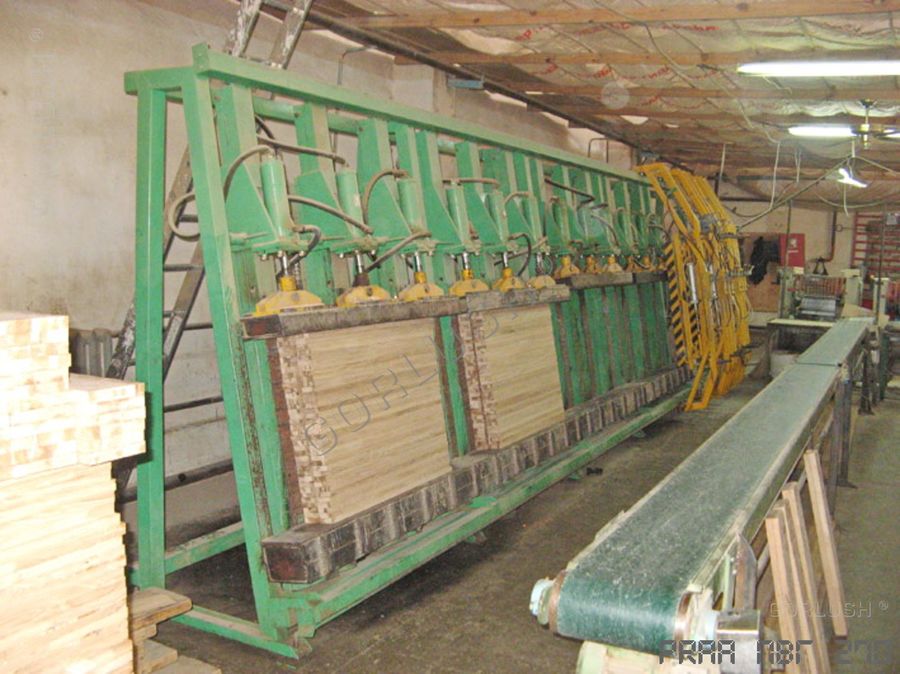

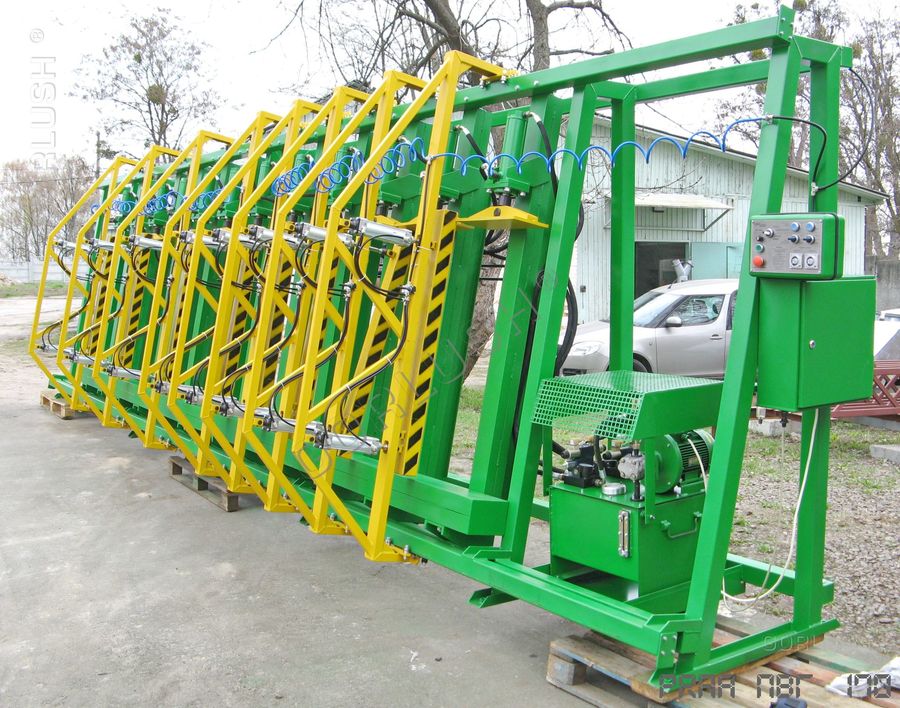

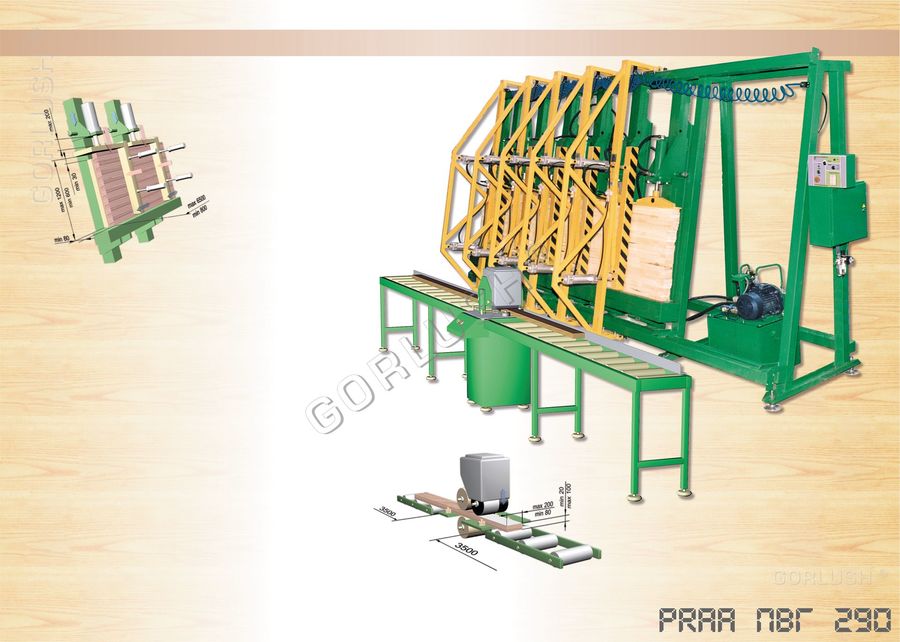

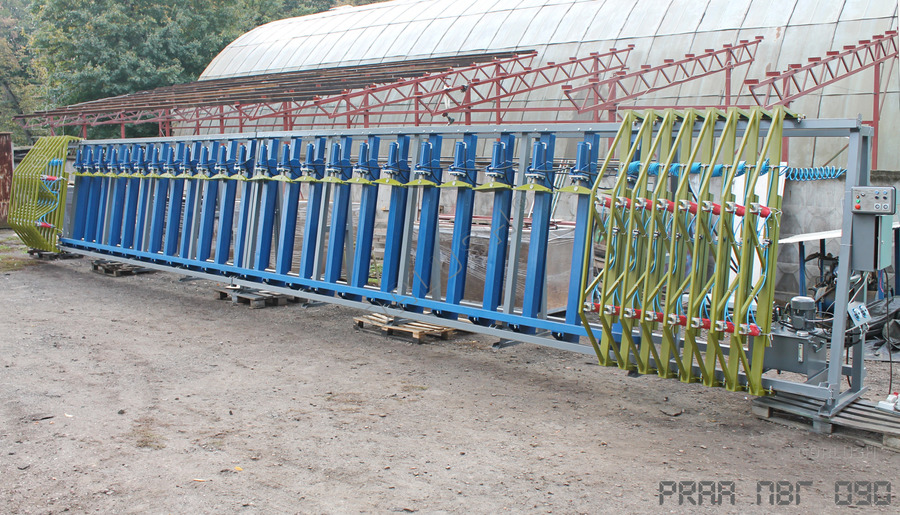

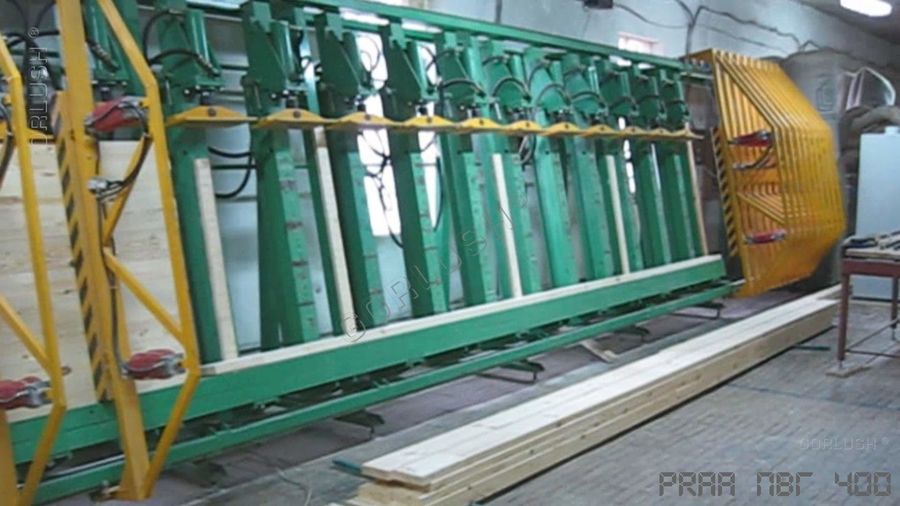

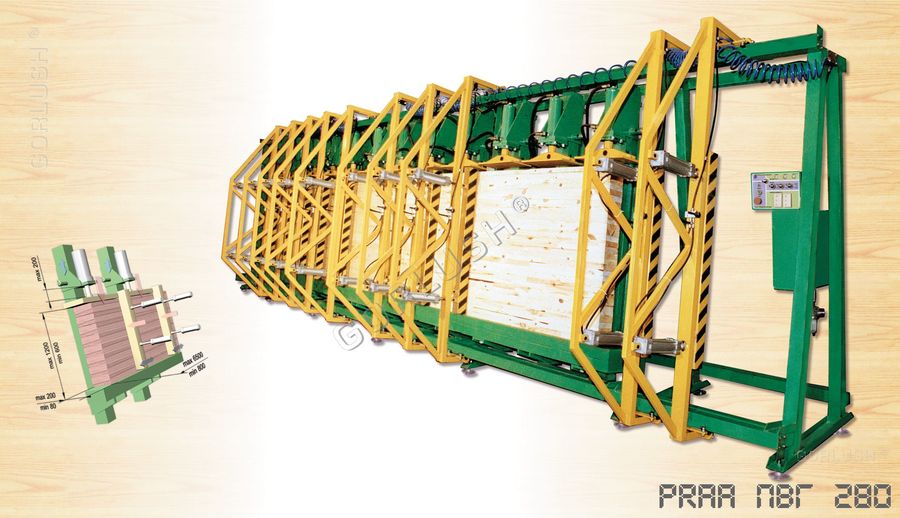

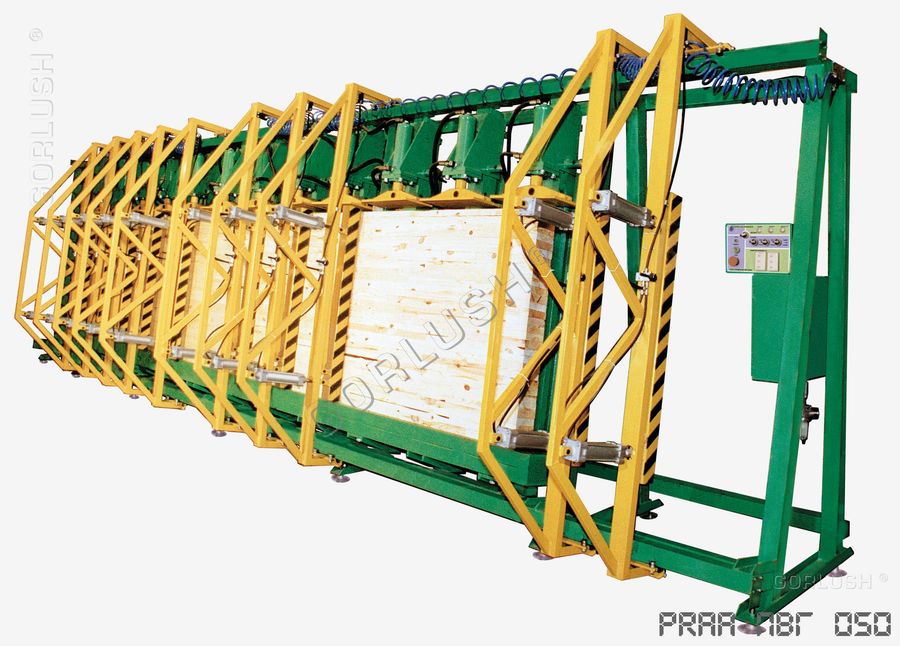

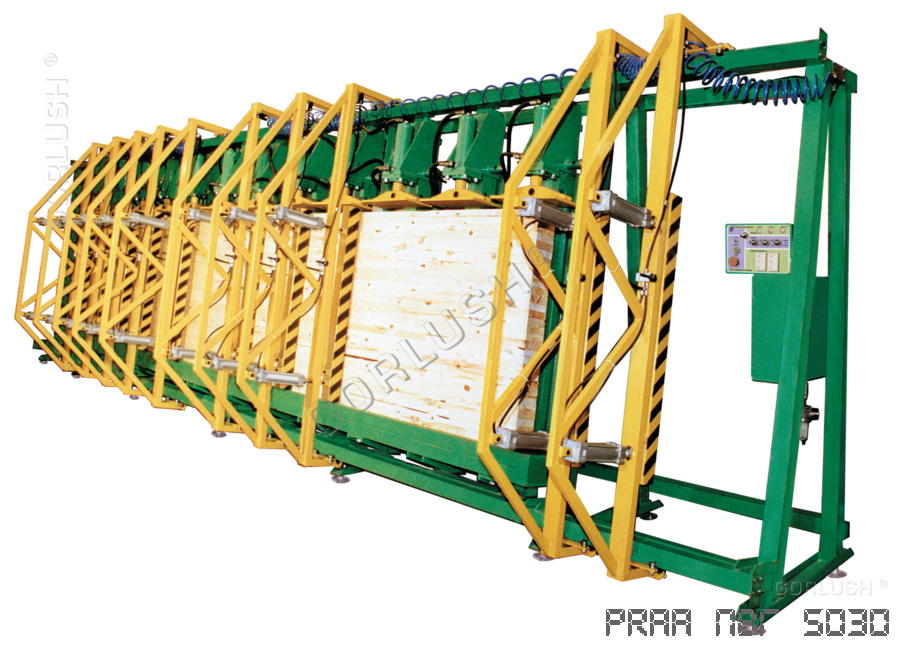

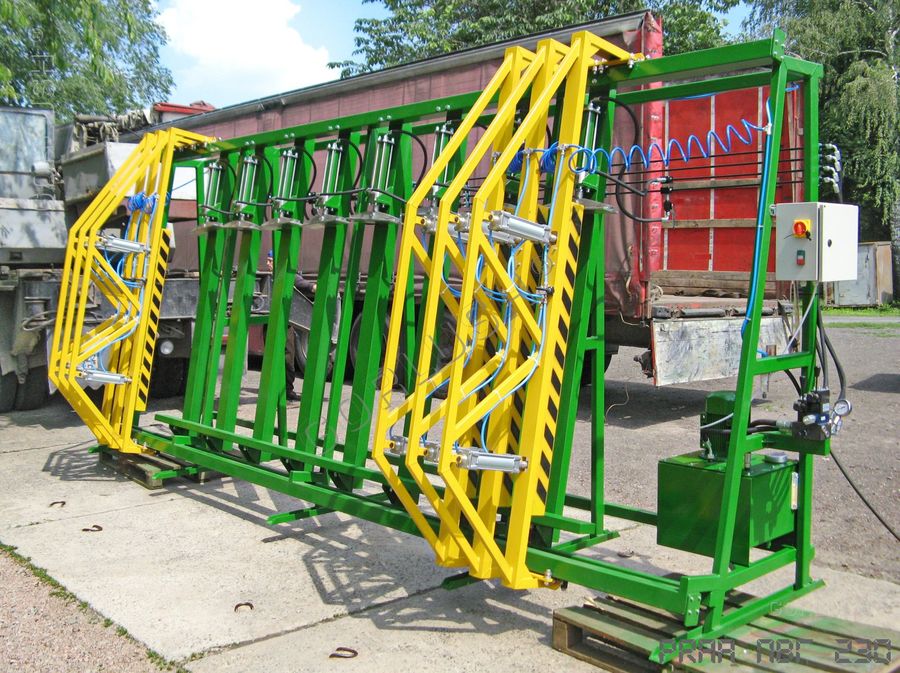

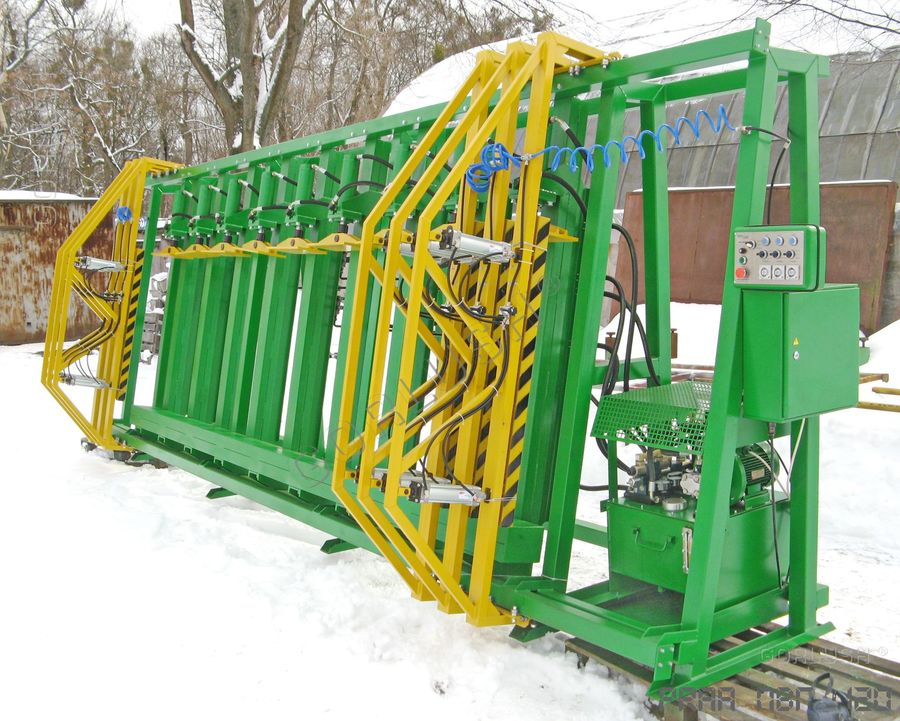

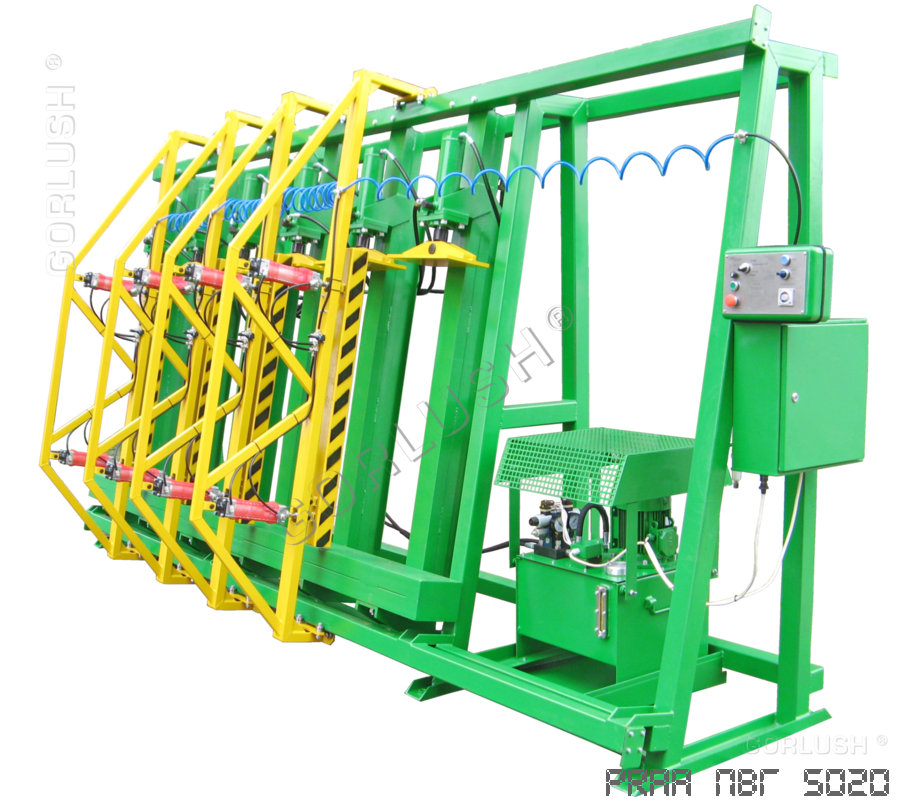

   Прессы вертикальные гидравлические склеивания бруса и щита серии ПВГ предназначены для прессования деревянных заготовок при склеивании по плоскости с целью получения:
  • многослойного бруса, как заготовки для столярного производства;
  • стенового клееного бруса шириной до 210 мм;
  • деревянных клееных конструкций длиной до 12000 мм, используемых в строительстве;
  • деталей опалубок в строительстве;

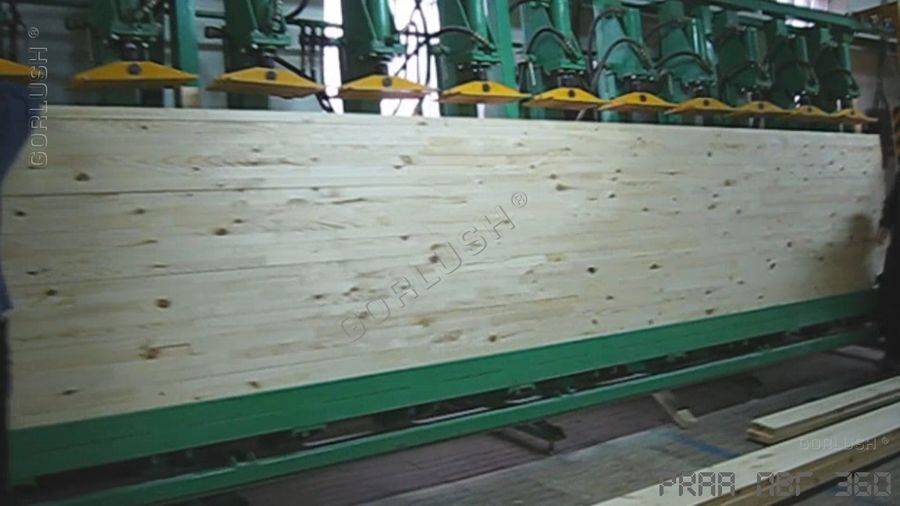

  • столярного щита.

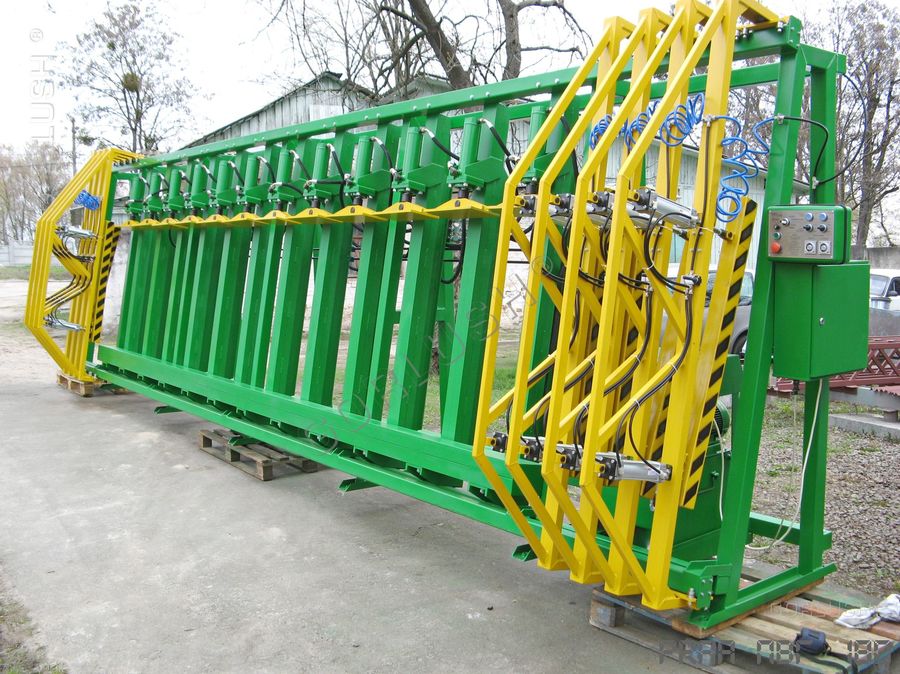

   Базовые модели серии ПВГ3200 и ПВГ6500 с длиной прессования 3200 и 6500 мм соответственно. Прессы могут изготавливаться длиной от 2200 до 13000 мм.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПВГ3200 ПВГ4500 ПВГ6500 ПВГ9000
Размер заготовки: ширина, мм 800-3200 800-4500 800-6500 800-9000
высота, мм 70-200 70-200 70-200 70-200
Высота пакета заготовок, мм 600-1200 600-1200 600-1200 600-1200
Количество силовых  гидроцилиндров, шт 5 8 12 18
Ход штока силового гидроцилиндра, мм 200 200 200 200

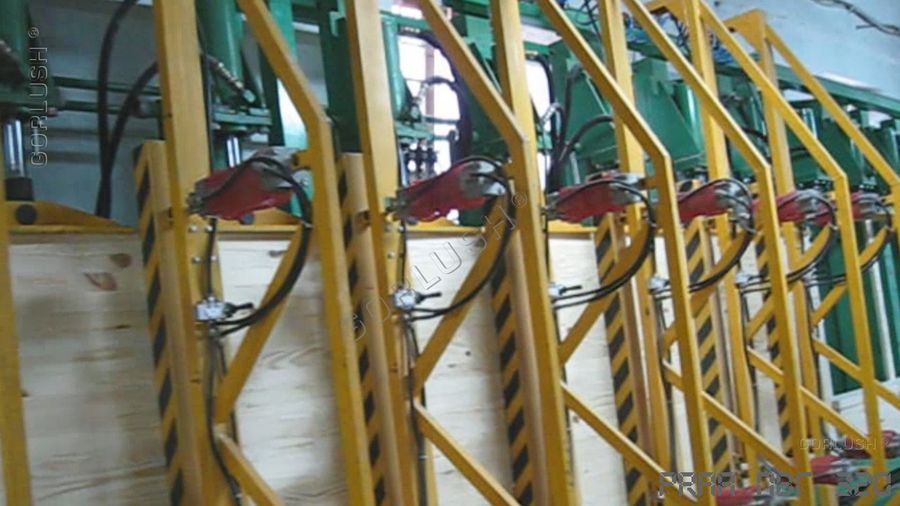

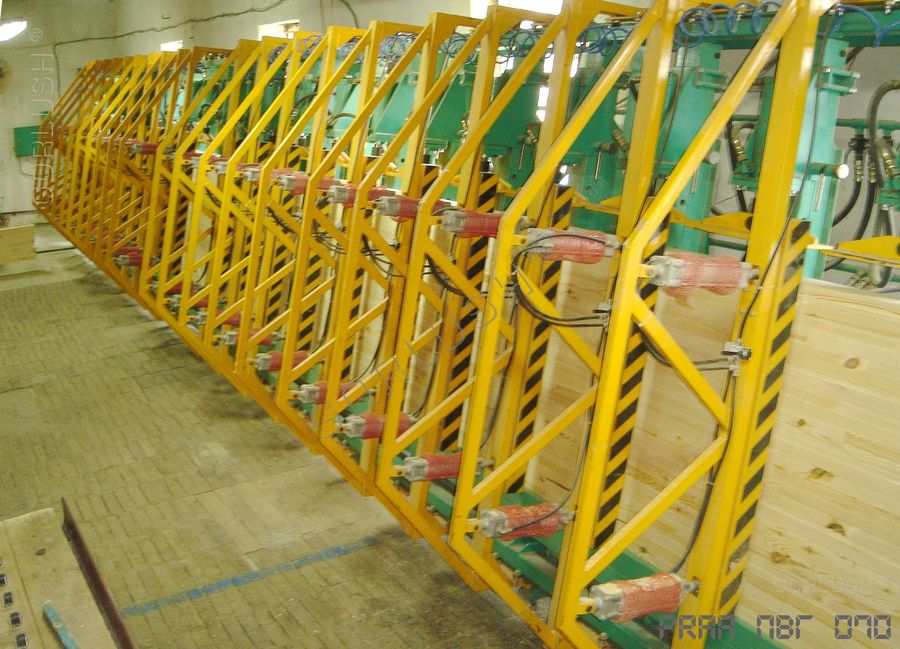

Количество выравнивающих прижимов, шт 4 7 10 15

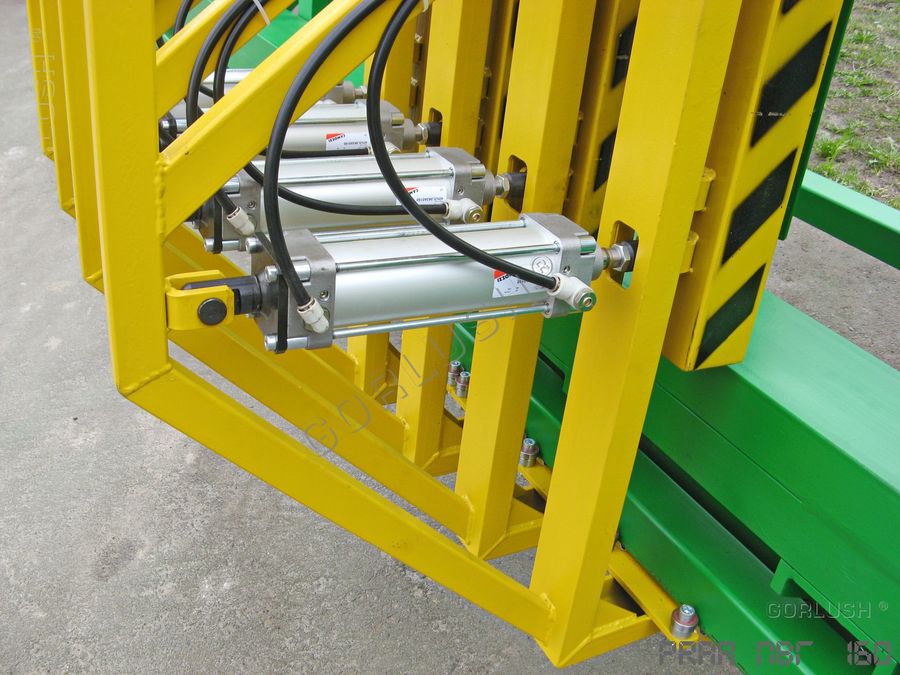

Усилие на штоке пневмоцилиндра, Н 1470-2350 1470-2350 1470-2350 1470-2350
Усилие на штоке пневмоцилиндра max, кН 50,0-75,0 50,0-75,0 50,0-75,0 50,0-75,0

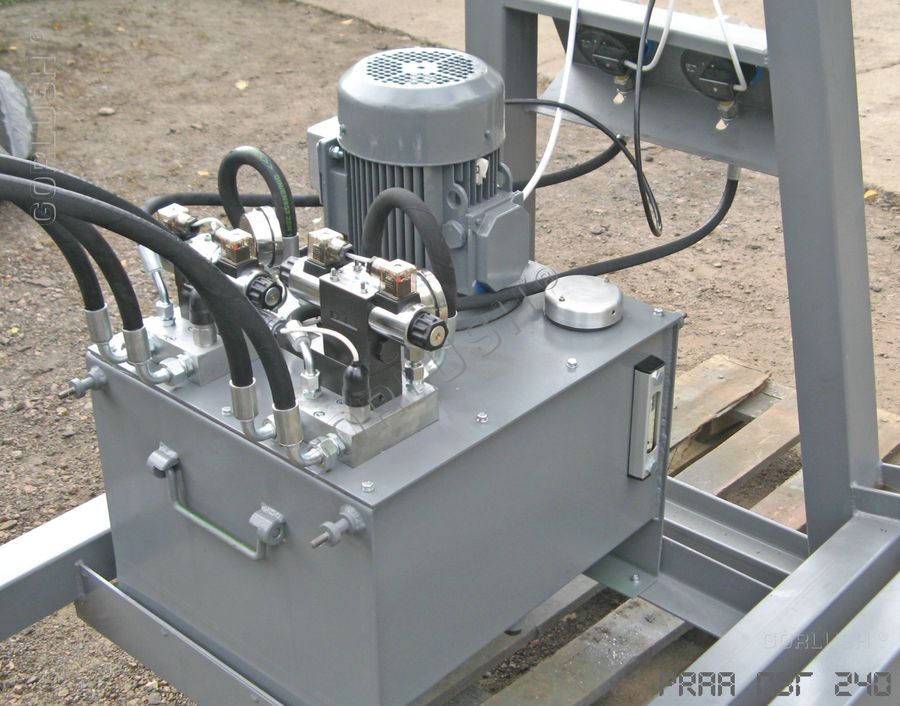

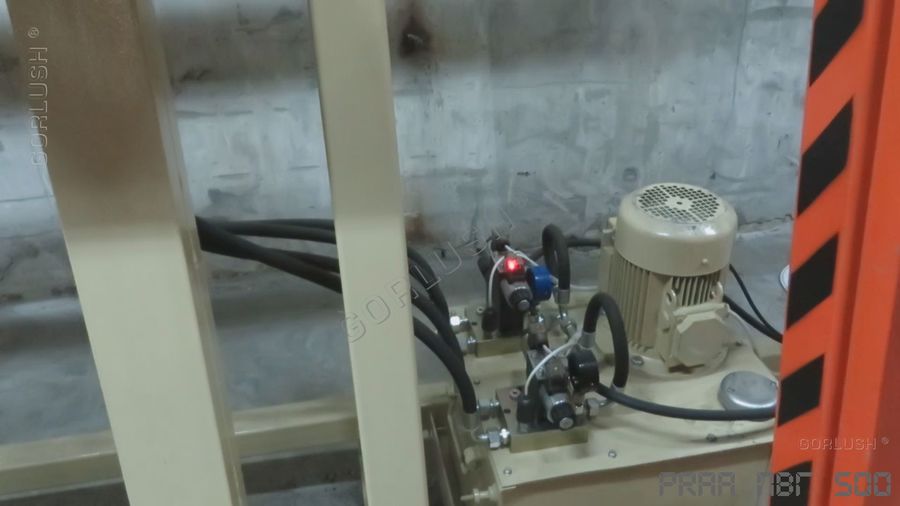

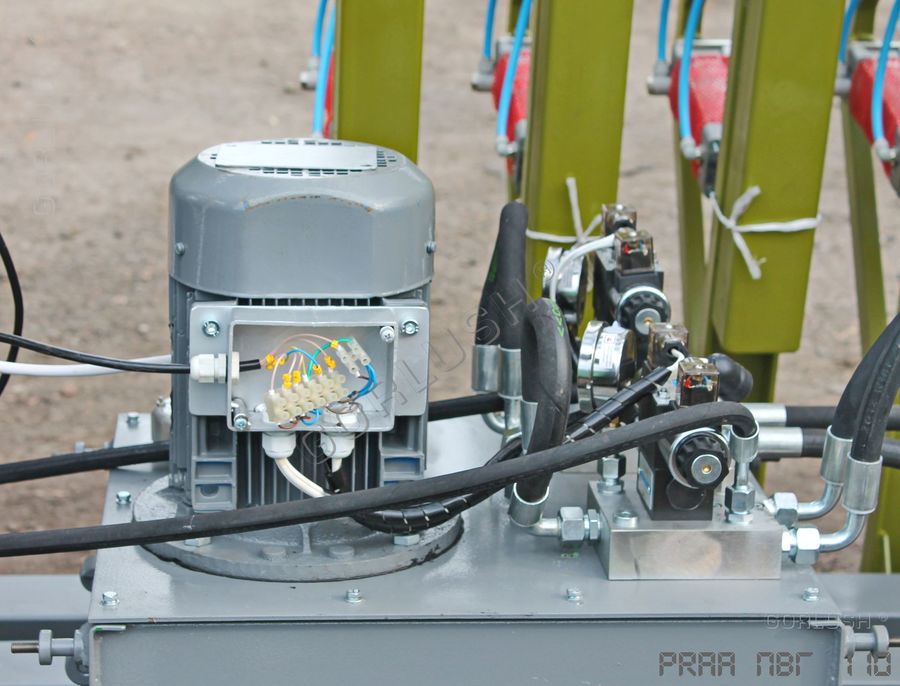

Мощность двигателя гидростанции, кВт 2,2 2,2 2,2 2,2
Габаритные размеры длина, мм 4200 5500 8400 10500
ширина, мм 1500 1500 1500 1500
высота, мм 2450 2450 2450 2450
Вес пресса, кг 1850 2400 3250 4200













     Оптимальная организация труда на прессе достигнута применением:

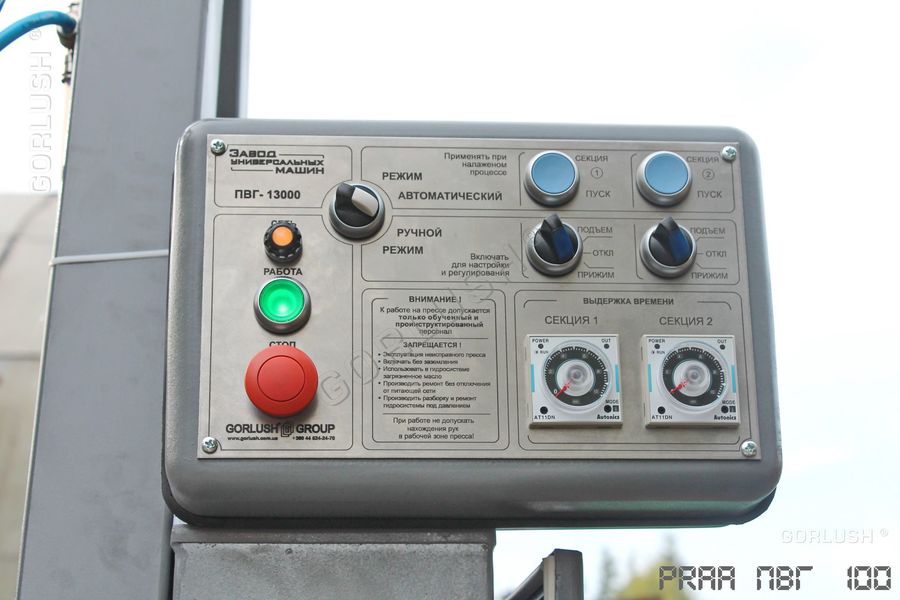

  • универсальной схемы управления силовыми гидроцилиндрами пресса, которая позволяет управлять прессом, как единым целым или двумя секциями в ручном и автоматическом режиме;

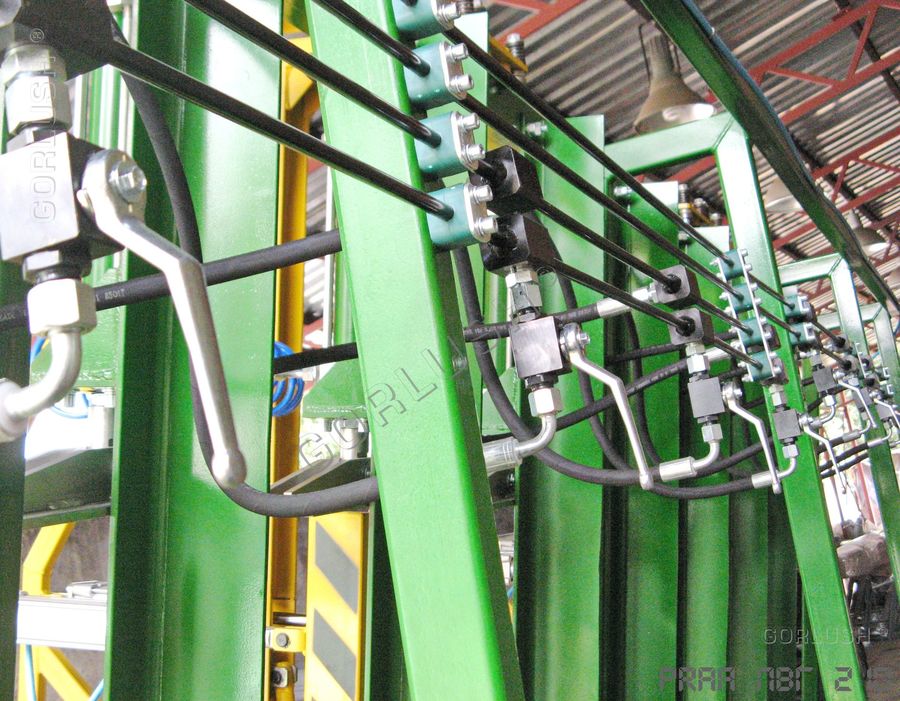

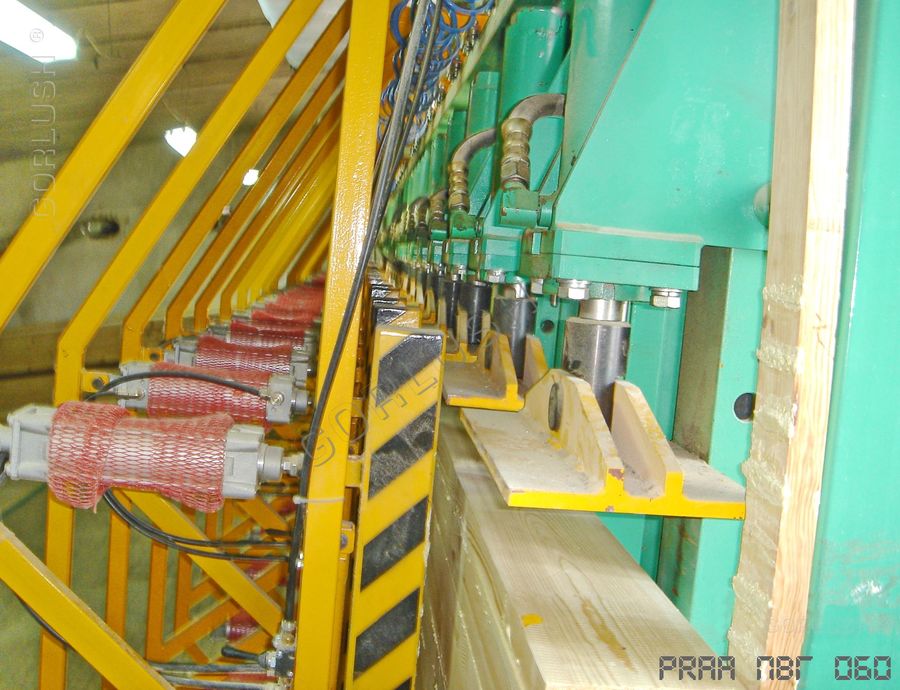

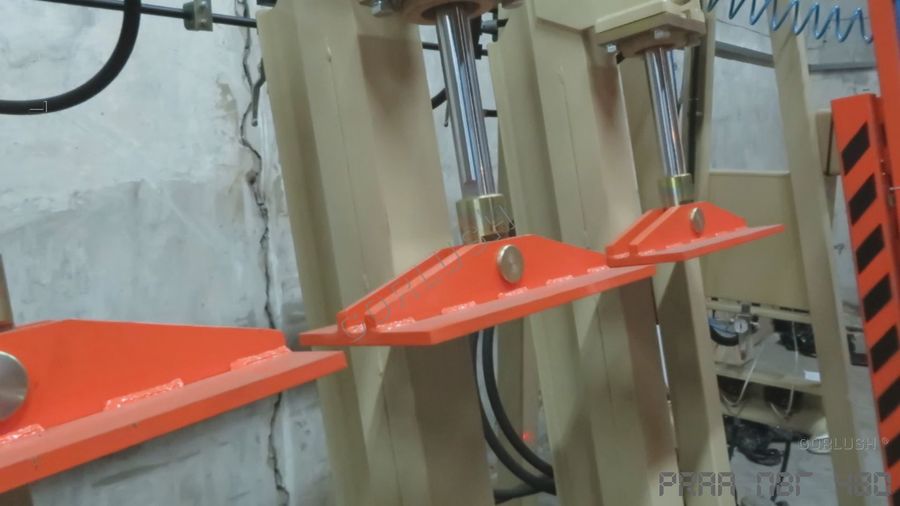

  • гидрозамков на каждом силовом гидроцилиндре, которые позволяют, при необходимости, вести прессование на длине от 800 до 3200 мм на любой из автономно работающих секций или длиной от 3200 до 6400 мм по всей длине пресса. Количество независимых участков прессования может достигать 12 шт;

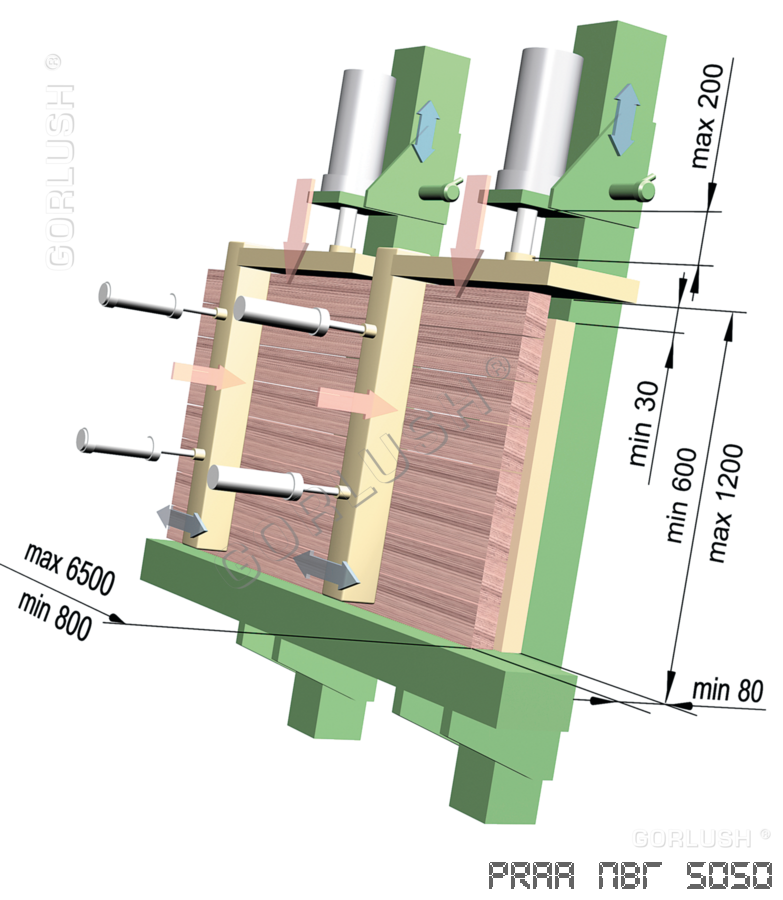

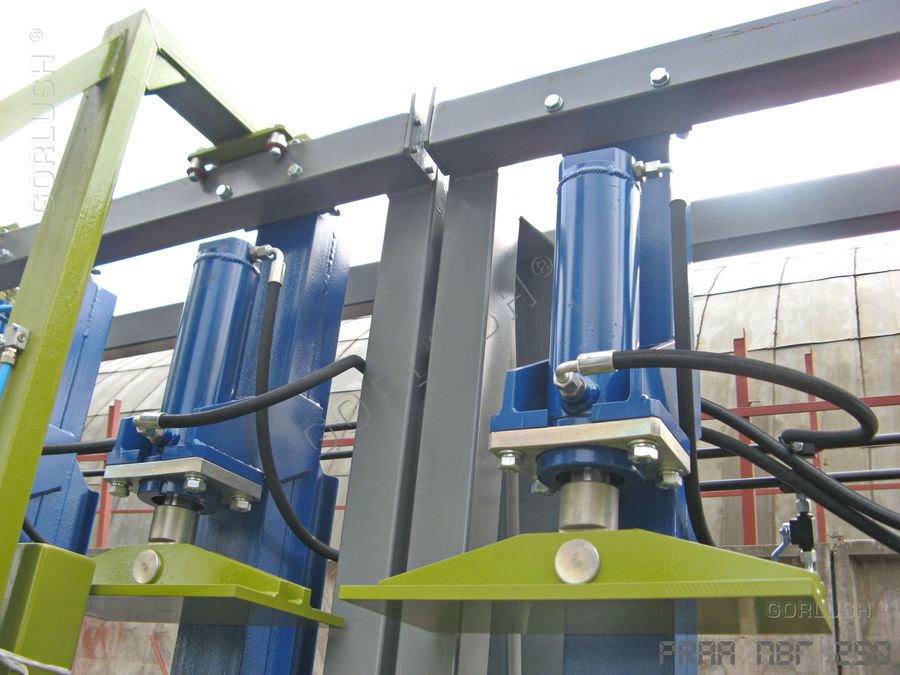

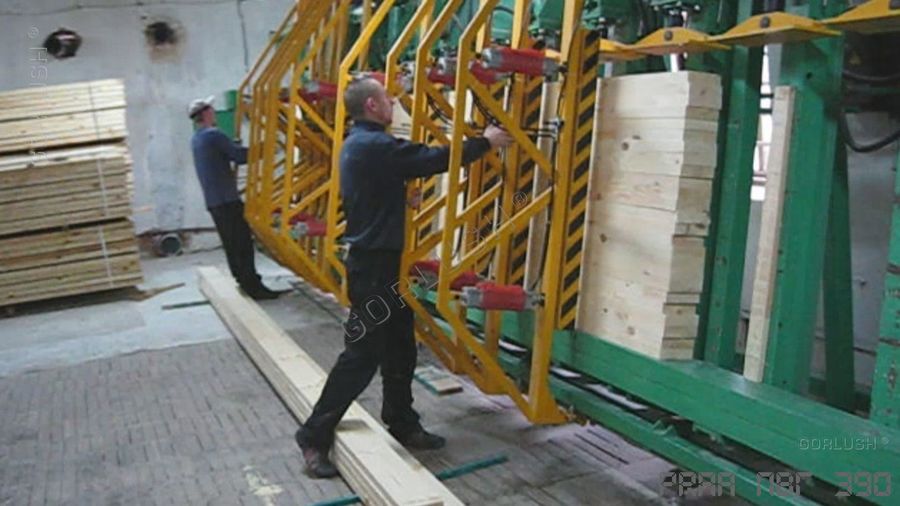

  • подвижных кареток силовых гидроцилиндров, позволяющих быстро перенастраивать пресс при изменении высоты пакета от 600 до 1200 мм;
  • полной автоматизации цикла "зажим - прессование - разжим".




   Гидравлический привод ПВГ6500, состоящий из 12 гидроцилиндров на базовой длине 6500 мм и максимальной ширине заготовки 200 мм, позволяет получить давление прессования, не менее 7 кг/см. кв.

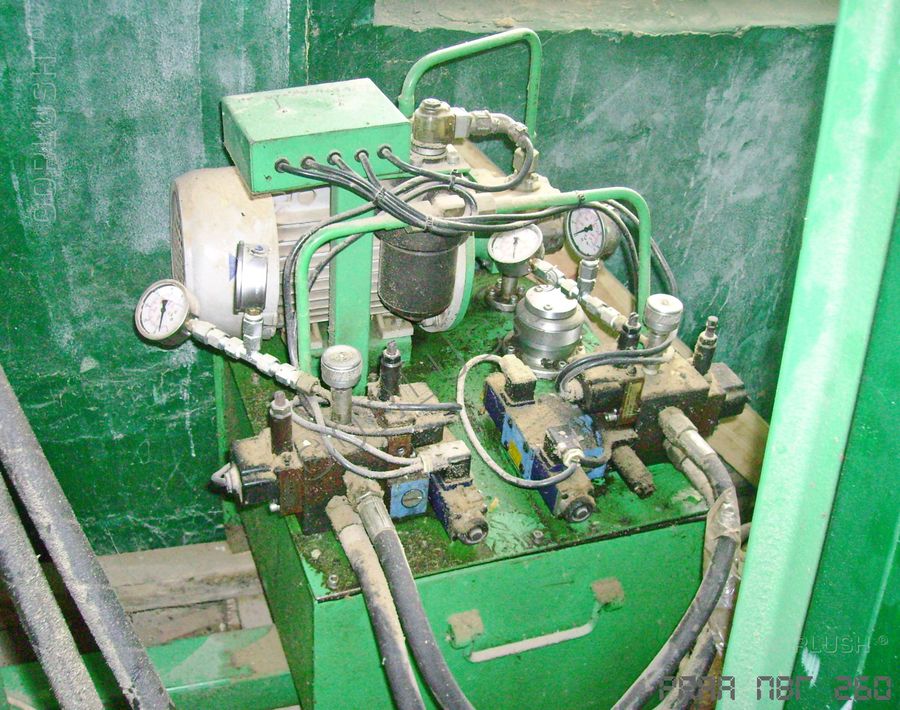

   Автоматическая система слежения поддерживает постоянное давление в гидросистеме в течении цикла склеивания с высокой степенью точности при минимальном энергопотреблении.

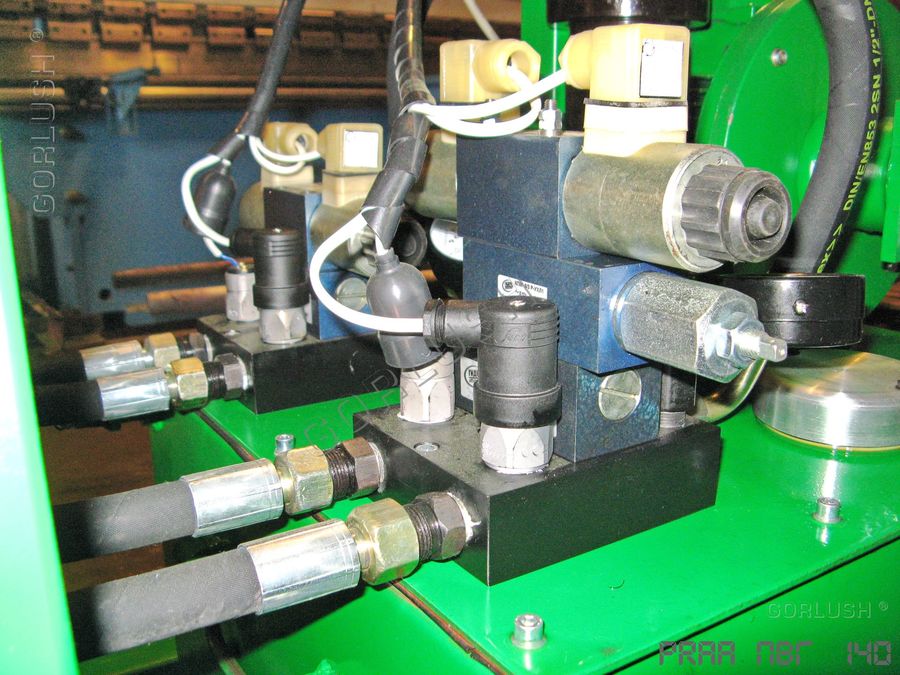

    Гидрозамки позволяют выключить неиспользуемые гидроцилиндры, что экономит ресурс работы оборудования, обеспечивает соблюдение техники безопасности и необходимо при проведении профилактических работ на работающем прессе. Правильность геометрических параметров клееных изделий обеспечивается точной установкой силовых балок относительно опорной.
